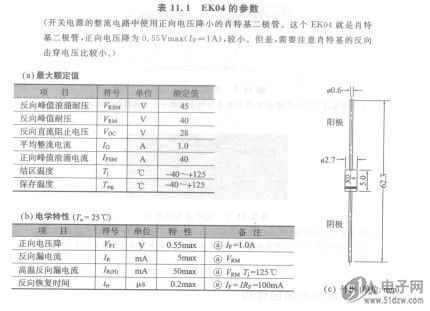

D1和C5、C6是将L．释放出的高压电ATMEGA8L-8AU脉动整流、变换为直流输出电压的整流电路。如果D．截止，那么它两端所加的是输出电压，所以D．的反向耐压V RM必须高于电源的输出电压(在这个电路中是10V)。而且这个二极管的平均整流电流Jo必须在20mA(电源电路的最大输出电流)以上。这里采用开关电源脉动整流用肖特基二极管EK04。表11.1是EK04的参数表。这种二极管VRM =40V，Io=1A，完全能够满足本电路的要求。
    电容器C5、C6的作用对二极管整流后的脉动波形进行平滑。平滑电容器的容量愈大愈好。一般来说，输出电流在数十毫安时要求在数十微法以上，如果电流是数百毫安的话，则要求数百微法以上（严格的说．应该根据电感的直流电阻和残余脉动通过计算求得，在这里没有这个必要）。这里取C6 =lOOtuF(耐压25V)。
    如果是普通的AC电源整流电路，只有C。就可以了。由于开关电源中整流脉动的频率高(在这个电路中为20kHz)，而高频下平滑电容器的阻抗小，所以并联了小容量电容器C5=0.lUF(叠层陶瓷电容器)。
