印制电路板图
发布时间:2013/1/19 20:14:54 访问次数:1167

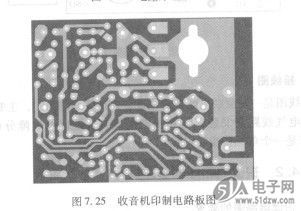

印制电路板图是根据电路原理图将各个元器ATmega8L-8AU件根据印制板上的铜箔进行实际焊接装配的敷设图，是实现电路原理图的工程图。从印制电路板图上，能清楚地看到印制电路板的尺寸大小、外形、安装槽或孔、各元器件的安装位置和铜箔敷设路径等情况。如图7. 25所示是收音机的印制电路板图。
安装图

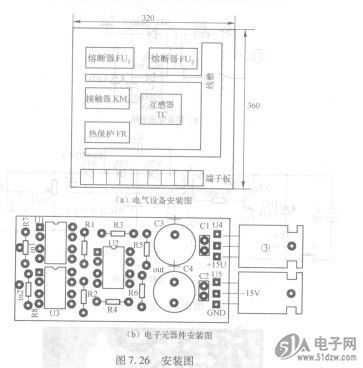

安装图是一种用以提供电气设备和电子元器件安装位置及连接关系的图纸，如图7.26所示。
接线图

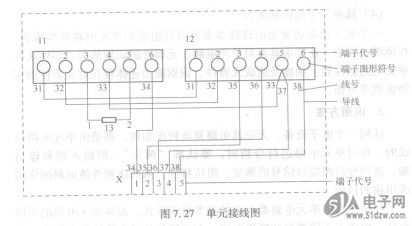

接线图是一种反映电气装置或设备连接关系的简图，主要用于电气设备和电气线路的安装接线和线路的检查、维修及故障分析等场合。图7.27是一个单元接线图。
印制电路板图是根据电路原理图将各个元器ATmega8L-8AU件根据印制板上的铜箔进行实际焊接装配的敷设图，是实现电路原理图的工程图。从印制电路板图上，能清楚地看到印制电路板的尺寸大小、外形、安装槽或孔、各元器件的安装位置和铜箔敷设路径等情况。如图7. 25所示是收音机的印制电路板图。
安装图
安装图是一种用以提供电气设备和电子元器件安装位置及连接关系的图纸，如图7.26所示。
接线图
接线图是一种反映电气装置或设备连接关系的简图，主要用于电气设备和电气线路的安装接线和线路的检查、维修及故障分析等场合。图7.27是一个单元接线图。
