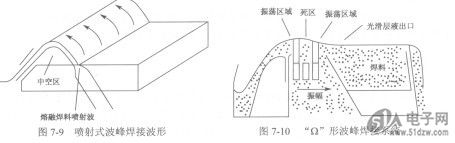

喷射式波峰焊接波形如图7-9所示。这种焊接系XC2VP20-6FF1152CES统的波形既不是双波峰，也不是湍流波峰，而是由电磁泵产生的一种高速单向流动的波，在熔融焊料下面形成中空区，称为喷射式空心波（类似于数控双波峰的第一波）。这种系统的焊料流速快，上冲击力大，渗透性好，并具有较大的前倾力，不仅对焊接表面有较强的冲洗作用，而且可以消除桥接和拉尖。另外由于波峰中空，不易造成热容量过度积累，同时有利于助焊剂气体的排放。
    喷射式波峰系统焊接效率低，对通孔插装元器件的焊接适应性差，仅适合片式元件的焊接，而采用这种系统对IC和QFP进行焊接，效果不佳。
   “Q”形波峰
   “Q”形波峰焊接系统如图7-10所示。这种系统产生的波形属于双向宽平波形，只是在喷嘴出口处设置了水平方向微幅振动的垂直板，产生垂直向上的扰动。虽然PCB组件只经过一次波峰，但可以获得双波峰焊接的效果，不过它不能焊接QFP等元器件。
