水平部分如US1B(UF4002)附图6-4所示。

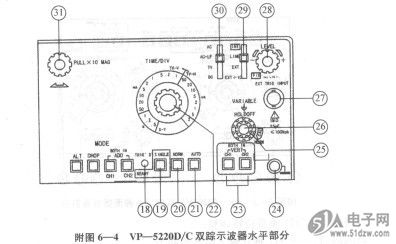

    附图6-4 VP-5220D/C双踪示波器水平部分


    TRIGD-在单次扫描时表示为触发信号的等待状态，其他以外的场合表示扫描为触发状态。
    SINGLE-单次扫描。
    NORM-触发扫描。
    AUTO-自动扫描。
    TIMElDIV-扫描速率。
    内触发信号源开关——选择内部信号源开关。
    上——测试用接地端子。
    HOLDOFF-套轴的外侧旋钮。配合LEVEL旋钮使不易触发的复杂波形稳定地显示。
    VARIABLE-扫描时间因数校准。
    EXT TRIG INPUT-连接外部触发信号的输入插座。
    LEVEL-扫描触发电平。
    INT  LINE EXT EXT÷l0-触发信号源开关。
    AC AC-LF TV DC-触发信号的耦合开关。
    PULLX10 MAG-水平位移。
