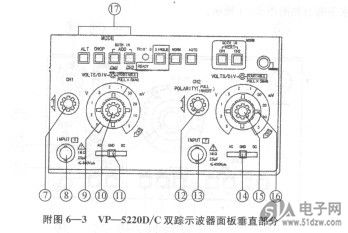

垂直部分US1A(UF4001)如附图6-3所示。

    CHl-CH1垂直位移调整。
    INPUT-CH1垂直输入信号的端子。
    VOLTS/DIV-CH1的垂直偏转因数。
    VARIABLE-CH1的垂直灵敏度连续地变化。
    AC GND DC-CH1耦合方式。
    CH2 POLARITY-CH2垂直位移。拉出旋钮使CH2信号的显示极性反转。
    INPUT-CH2垂直输入信号的端子。
    AC GND DC-CH2耦合方式。
    VARIABLE-CH2的垂直灵敏度连续地变化。
    VOLTSlDIV-CH2的垂直偏转因数。
    垂直工作方式开关——选择垂直的工作方式。
    CHl-CH1的信号显示在管面上。
    CH2-CH2的信号显示在管面上。
    CHOP-与扫描无关，大约以300 kHz的频率相互切换通道的多踪操作，用于慢扫描的观测。
    ALT-以扫描控制切换通道的多踪操作，用于快扫描的观测。
    ADD-CH1、CH2按钮同时按下。CH1和CH2的信号被代数相加后显示在管面上。
