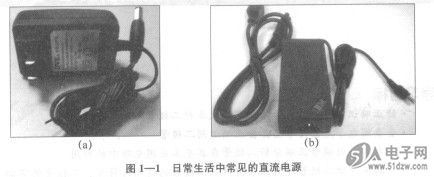

直流电源在日常生活和生产GRM155R71H102KA01D中随处可见，电子设备一般都需要直流电源供电，例如电动自行车的蓄电池，手机、笔记本电脑、CD机的电源等（如图1-1所示），直流电源已成为人们日常生活中不可缺少的一部分。这些直流电源除了少数直接利用干电池和直流发电机外，大多数是采用将交流电（市电）变换为直流电的直流稳压电源。
    直流稳压电源由变压器、整流电路、滤波电路、稳压电路等环节组成，其原理框图如图1-2所示。


    电网供给的交流电压甜，(220V，50 Hz)经电源变压器降压后，得到符合电路需要的交流电压，然后由整流电路变换成方向不变、大小随时间变化的单向脉动电压U3，再经滤波电路滤去其交流分量，就可得到比较平滑的直流电压U4。但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出的直流电压U5更加稳定。


    由图1-2可见，整流环节在直流稳压电源电路中具有重要的地位，而绝大部分整流电路中都要用到半导体二极管，因此我们需要首先学习和了解二极管的相关知识。
