一、测试任务GRM1885C1H120JA01D
   桥式整流电路的测试。
   二、任务要求
   按测试步骤完成所有测试内容，并撰写测试报告。
   三、测试器材
   (1)测试设备：示波器、万用表、模拟电路实验箱（或面包板）。
   (2)器件：二极管1N4007×4、电阻lkXl。
   四、任务实施步骤

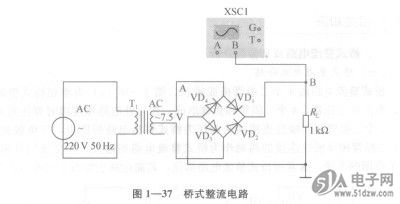

   (1)按图1-37连接电路，注意4个二极管的连接方法。

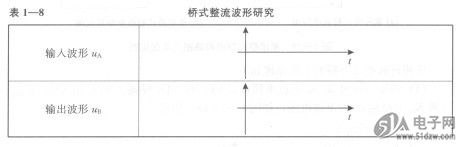

   (2)用示波器的测试线红夹子分两次夹在A、B处分别观察整流电路输入波形与输出波形，在表1 8中绘制波形。（注意：不能使用示波器双踪显示功能同时测量输入波形与输出波形。）

   (3)用万用表交流挡测量变压器次级电压（即整流电路的输入电压）的大小，记录测量值UA=____V。
   (4)用万用表直流挡测量整流电路输出电压的大小，记录测量值UB=____V。
   五、任务完成结论
   (1)桥式整流电路需要____个二极管。
   (2)从整流电路输入波形与输出波形中可以看出，输入电压是____ （双极性／单极性）信号，输出电压是____（双极性／单极性）信号，且为____（半波／全波）波形，也就是说， ____（半个周期／整个周期）的波形均被利用。
   (3)输出电压最大值与输入电压最大值的关系为 ____（完全不等／近似相等）。
   (4)输出电压平均值UB与输入电压有效值UA之间大约为 ____倍关系。
