第一步：设计计算。
    很多书上都讲了滤波器的归D703100GJ-33化设计方案，网上也有很多不错的滤波器设计工具可以免费使用。我推荐的这个并非最好的，但用起来相当简单。
    进入它的“TOOLS”页，里面的“Low Pass Filter”设计有3种：第一种是最大平坦式的，即滤波器的通带特l生最为平坦，但衰减特性也较差；第二种是Chebyshev（切比雪夫）型，通带特性有起伏，但截止特性极佳；第三种是微带LPF，已超出本文的讨论范围。这里我选择了截止特性较好的切比雪夫型LPF。

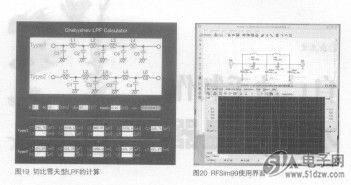

    在图19所示网页的输入框中分别添入：门（阶数）、fc（截止频率）、Zo（阻抗）、rip ple(起伏幅度，可不添，默认值为O.01dB)，然后按“Calculate（计算）”，计算结果会出现在下面的两组数据栏中。至于选择Typel还是Type2，可以根据自己的实际情况而定，一般我更喜欢电感用得少些的Typel型。
    第二步：仿真分析。
    第一步设计得出的LC元件值，基本上部是非标准数值，用仿真软件对实际采用的元件值进行分析比较是非常必要的。在仿真的同时，也可以精确地看到给定的滤波器参数在某些关键频率点上的衰减量，做到心中有数。运用得当的话，还可以在已有的设计中自行增加某些“极点”  （如椭圆函数滤波器中的极大衰减点），以达至0定点滤除某个特定干扰频率的效果。射频仿真软件高档的有ADS2010等，但我这里向大家推荐一个简单易用的无源网络仿真分析软件RFSim99，这个软件可以在网上有限免费下载，它的使用界面如图20所示。
    图20中显示的就是一个按前述方法设计的五阶LPF，然后我又增加了2个5.6pF的电容，使得其在22MHz的位置出现一个我需要的极大衰减点。
    第三步：实测分析。
    设计、仿真之后，我们就可以放心地把这个滤波器真正制作出来了。但在实际的高频电路中，电感含有分布电容，电容和电阻含有引线电感，频率越高，这些不可控而且多余的成分就越大。仿真得再好也需要实测，我们当然可以用信号源逐个对频点进行测量，但一台扫频仪（或者频谱分析仪加跟踪源）才是测试滤波器的真正利器。
