转盘变径调速方法
发布时间:2012/6/6 19:30:34 访问次数:904

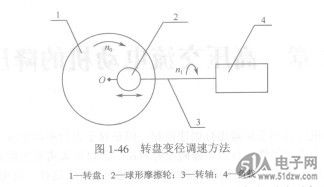

图1-46中，电动机带动一个摩EL160.80.50ET擦系数较大的转盘1以速度no旋转，球形摩擦轮2安装在转轴3上并可以左右移动，球形摩擦轮2的表面与转盘1的表面直接接触，由于摩擦力的作用，球形摩擦轮2旋转，球形摩擦轮2旋转的速度取决于与转盘1接触点的线速度和球形摩擦轮2的直径，球形摩擦轮2带动负载4转动，转盘1的线速度是外大内小，球形摩擦轮2向外移动时，其旋转速度增大，球形摩擦轮2向内移动时，其旋转速度减小，这样就改变了负载4的转速ni。
机械调速方法的调速范围可以很宽，且可以实现负载转速超过电动机的转速，这些方式的传动效率取决于传动的形式和结构。
图1-46中，电动机带动一个摩EL160.80.50ET擦系数较大的转盘1以速度no旋转，球形摩擦轮2安装在转轴3上并可以左右移动，球形摩擦轮2的表面与转盘1的表面直接接触，由于摩擦力的作用，球形摩擦轮2旋转，球形摩擦轮2旋转的速度取决于与转盘1接触点的线速度和球形摩擦轮2的直径，球形摩擦轮2带动负载4转动，转盘1的线速度是外大内小，球形摩擦轮2向外移动时，其旋转速度增大，球形摩擦轮2向内移动时，其旋转速度减小，这样就改变了负载4的转速ni。
机械调速方法的调速范围可以很宽，且可以实现负载转速超过电动机的转速，这些方式的传动效率取决于传动的形式和结构。
