由于是对交流输入进行全波整流，可以见到⑧点的L6562D频谱为电源频率的2倍(即100Hz)反其整数倍的谐波成分（可以见到50Hz及其谐波）。
    相反，在输出端，虽然频谱的整体形状与⑧点相同，但各成分的电平要低40dB。如照片10.3所示，其原因是用示波器不能观察到其波纹。
    这可以认为是共发射极放大部分(Tr3)的增益全部被反馈、仅仅其增益部分用来减低波纹各频率成分的缘故。
    如果认为齐纳二极管Ds的交流阻抗为0，则与Tr3的发射极接地相等效，所以共发射极放大部分的放大度应该几乎等于Tr3的hFE，为40dB(=100倍)。


    因此，误差放大器的放大度提得越多，输出电压的波纹成分就越能够变小。

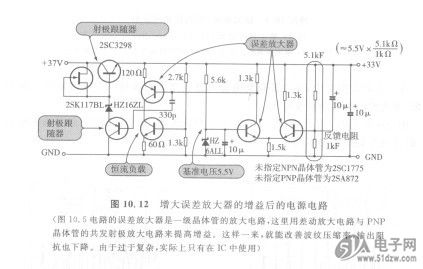

    图10.12是作为误差放大器，将放大电路两级（差动放大+PNP共射极电路）进行渥尔曼连接的电路。当提高误差放大器的放大度时，则输出电压的波纹几乎完全消失（该电路过于复杂）。
