在VTR或电视机内部切换视A6252M频信号的部分采用晶体管的模拟开关。这不是在输入输出间串联插入开关器件的形式，而是利用差动放大电路的性质。

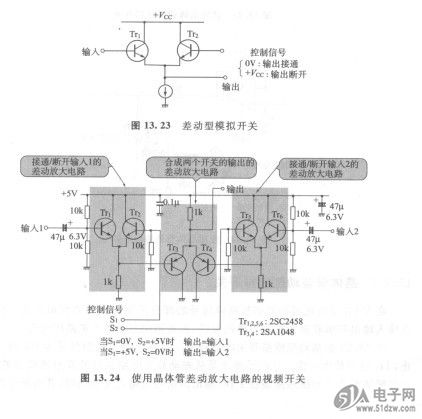

    图13.23是差动型模拟开关的原理图。这种电路当控制信号为OV时Tr2截止，Tri进行放大动作。这时的输出是从差动放大电路共同的发射极取出的，所以电路整体变成了射极跟随器在工作，输出的信号与输入完全相同（开关处于接通状态）。当控制信号为+Vcc时，Trz完全导通，Tri截止，所以没有信号输出（开关处于断开状态）。
    图13.23的电路利用了差动放大电路，不过输出是从发射极取出的，是以射极跟随器进行放大，所以对频率很高的信号都能够顺利地处理。这种IC化的器件应用于视频信号切换电路——视频开关等方面。
    图13.24使用晶体管差动放大电路的视频信号切换电路——视频开关电路。这个电路中，当控制信号S1=OV、S2=5V时，由于Tr2截止、Tr5导通，Tr1作为射极跟随器工作，所以选择输入1输出。相反，当Si=5V、S2=OV时，由于变成Tr2导通、Trs截止，Tr6作为射极跟随器工作，所以选择输入2输出。
    Tr3和Tr4是把各自的差动开关的输出进行合成的差动放大电路。没有被选择的一方开关的输出变为4.4V（一从控制信号的电压5V中减去VBE的值），所以那边的晶体管截止（因为Tr3和Tr4使用的是PNP晶体管），被选择一方连接的晶体管作为射极跟随器工作。
