正反馈

发布时间:2012/6/1 19:11:17 访问次数:1580

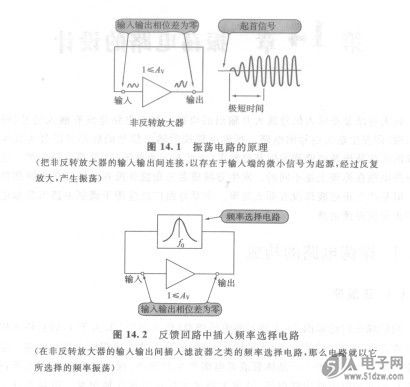

    我们现在讨论如图14.1所示的A6251电压增益(放大倍数)A,大于1,而且输入输出相位差为零(正相)的放大器(非反转放大器)的输出端连接到输入端的电路。电路的输入端产生的噪声——晶体管或者电阻产生的噪声、接入电源时的冲击噪声以及来自外部的电磁感应噪声等,经放大器放大后将呈现在输出端。可是当这个信号再次返回到输入端时,由于放大电路输入输出间相位差为零,所以输入的信号(输出信号)再次被放大并到达输出端。经过这样多次反复,输出信号不断增大,最终达到受电源电压或者偏压关系限制下的最大振幅,产生振荡。这就是振荡的原理。如图14.1所示,把输出信号返回到与输出端同相(相位差为零)的榆入端,称此为正反馈。在使用输入输出相位差为180。的反转放大器的场合,输出信号不断减小,最后变为零。把输出信号返回到与输出端反相的输入端,称此为负反馈。
    图14.1所示的情况仅仅是产生振荡,但是并不知道振荡的频率是多大。
    图14.2是在正反馈回路中插入一个频率选择电路(滤波器或者移相器等)。这样一来,只有被频率选择电路选中的频率才能从输出端返回到输入端,这时的振荡频率就是被频率选择电路所选中的频率。而且频率选择电路本来就只允许单一频率成分通过,所以振荡波形变成正弦波。这就是说,所谓振荡电路就是能够给增益大于1的放大器实施具有频率选择性的正反馈,而获得所希望的频率信号的电路。后面将介绍的RC振荡电路就是利用了这个原理。



    我们现在讨论如图14.1所示的A6251电压增益(放大倍数)A,大于1,而且输入输出相位差为零(正相)的放大器(非反转放大器)的输出端连接到输入端的电路。电路的输入端产生的噪声——晶体管或者电阻产生的噪声、接入电源时的冲击噪声以及来自外部的电磁感应噪声等,经放大器放大后将呈现在输出端。可是当这个信号再次返回到输入端时,由于放大电路输入输出间相位差为零,所以输入的信号(输出信号)再次被放大并到达输出端。经过这样多次反复,输出信号不断增大,最终达到受电源电压或者偏压关系限制下的最大振幅,产生振荡。这就是振荡的原理。如图14.1所示,把输出信号返回到与输出端同相(相位差为零)的榆入端,称此为正反馈。在使用输入输出相位差为180。的反转放大器的场合,输出信号不断减小,最后变为零。把输出信号返回到与输出端反相的输入端,称此为负反馈。
    图14.1所示的情况仅仅是产生振荡,但是并不知道振荡的频率是多大。
    图14.2是在正反馈回路中插入一个频率选择电路(滤波器或者移相器等)。这样一来,只有被频率选择电路选中的频率才能从输出端返回到输入端,这时的振荡频率就是被频率选择电路所选中的频率。而且频率选择电路本来就只允许单一频率成分通过,所以振荡波形变成正弦波。这就是说,所谓振荡电路就是能够给增益大于1的放大器实施具有频率选择性的正反馈,而获得所希望的频率信号的电路。后面将介绍的RC振荡电路就是利用了这个原理。
