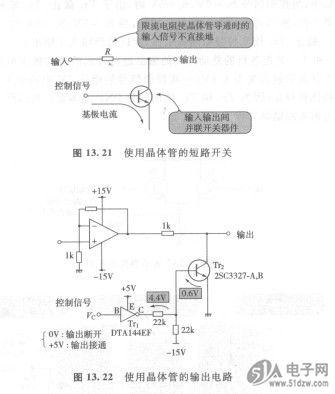

图13.3中曾经讲到在输入输出SP7661EB间串联地插入开关器件所形成的模拟开关中不怎么使用晶体管。但是，如图13.21所示在输入输出间并联开关器件的短开关却经常使用它。
    在这种场合，当开关接通时（输入信号到达输出时）晶体管截止，所以基极电流对于输出信号没有影响。而开关断开时虽然晶体管是导通的，但是由于这时基极电流流人GND，所以也没有什么问题。
    图13.22是利用晶体管短开关放大电路的输出电路。这个电路中，如果控制信号Vc=OV(L电平)，内藏电阻晶体管Tri导通，使Tr2导通，所以是输出截止状态。相反当Vc=+5V时，Tri截止，Tr2也截止，变为输出导通状态。之所以用22k0的电阻把Tr。的基极连接在负电源上，目的是当Tr2截止时不使Tr2的基极一集电极间的PN结导通（如果用电阻把Tr。的基极接GND，那么当输出电压比-0.6V更负时Tr。的基极一集电极间的PN结就会导通）。但是如图13.22所示，在处理交流倍号的电路中使用晶体管短开关时，必须注意所选择的晶体管。
    一般的晶体管集电极一发射极间电流能够流动的方向是确定的(NPN型的方向是C-E，PNP型是E-C)。只有在这个方向上流动的集电极电流才有hFE，也就是说在反方向上集电极电流的hFE极其小。图13. 22的电路对交流信号当然是短路的，所以集电极电流的方向不确定。因此使用短开关的晶体管必须是对反向集电极电流也具有hFE的晶体管。这种对反向集电极电流也具有hFE的晶体管叫做“逆向hFE”。
    图13.22的电路中使用的是逆向矗FE为150的晶体管2SC3327（东芝）。
