无须调整的降压型电源
发布时间:2012/5/31 19:43:17 访问次数:561

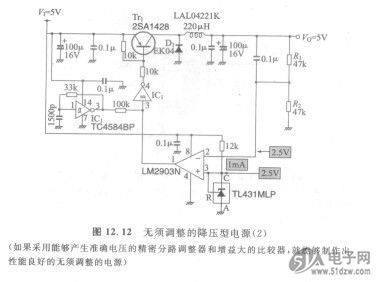

图12.12是又一例不需CY74FCT162373CTPAC要调整的降压型开关电源。这个电路是把用精密分路调整器IC TL431MLP(TI)制作的2.5V基准电压与电阻分压的输出电压用开路集电极输出的比较器LM2903N(NS)进行比较，并通过控制开关器件来固定输出电压。由于基准电压采用了精密电源，而且在反馈电路使用了增益大的比较器IC，所以能够准确地确定输出电压，
另外，由于这个电路中比较器的工作使两个输入电压值相等，所以改变输出电压的分压比(Ri与R2之比)就能够任意变更输出电压值。
图12.12是又一例不需CY74FCT162373CTPAC要调整的降压型开关电源。这个电路是把用精密分路调整器IC TL431MLP(TI)制作的2.5V基准电压与电阻分压的输出电压用开路集电极输出的比较器LM2903N(NS)进行比较，并通过控制开关器件来固定输出电压。由于基准电压采用了精密电源，而且在反馈电路使用了增益大的比较器IC，所以能够准确地确定输出电压，
另外，由于这个电路中比较器的工作使两个输入电压值相等，所以改变输出电压的分压比(Ri与R2之比)就能够任意变更输出电压值。
