无须调整的电路(1)
发布时间:2012/5/31 19:41:03 访问次数:617

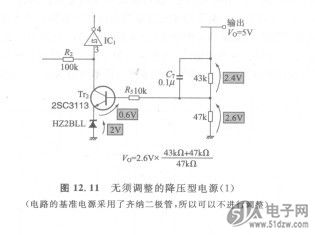

为了把图12.5的电路变成不需要ICS9LPR600CGLF调整的电路，基准电压采用了齐纳二极管，其电路示于图12.11（电路的其他部分与图12.5相同）。
在Tr2的发射极插入2V的齐纳二极管，所以这个电路的基准电源就变成了2.6V( =2V+VBE)。由于是用43kQ和47kfl的电阻对输出分压并实施反馈，所以输出电压Vo为：
但是由于在Tr2的发射极插入了2V的齐纳二极管，所以当Trz导通时IC1的3号管脚只降低到2V(没有齐纳二极管时降低到OV)，并没有超过IC1的H电平的临界电压，所以电路的工作不受影响。
为了把图12.5的电路变成不需要ICS9LPR600CGLF调整的电路，基准电压采用了齐纳二极管，其电路示于图12.11（电路的其他部分与图12.5相同）。
在Tr2的发射极插入2V的齐纳二极管，所以这个电路的基准电源就变成了2.6V( =2V+VBE)。由于是用43kQ和47kfl的电阻对输出分压并实施反馈，所以输出电压Vo为：
但是由于在Tr2的发射极插入了2V的齐纳二极管，所以当Trz导通时IC1的3号管脚只降低到2V(没有齐纳二极管时降低到OV)，并没有超过IC1的H电平的临界电压，所以电路的工作不受影响。
