决定漏极电流工作点
发布时间:2012/5/20 19:25:43 访问次数:1051
下面设定工作点。与双极晶体管相同,FET的漏TMS320DM6437ZWT6极电流ID和栅极一漏极间电压VGD等值对于gM、噪声特性、频率特性等都有重要的影响。

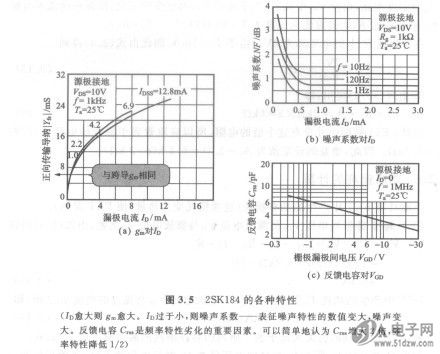

图3.5示出了2SK184的各种特性。可以看出由于ID、VGD的不同,各种特性有很大的差异。这种情况与双极晶体管相同。
但是这里设计的电路对于噪声、频率特性等没有作具体的规定,所以并不介意工作点的设定。
这就是说,漏极电流ID是几毫安都可以。2SK184是JFET器件,ID最大不超过饱和电流IDSS。所以只要小于IDSS,不论几毫安都可以。 这里使用的2SK184GR的IDSS是2.6~6.5mAID处于IDSS范围的下限2.6mA以下。为方便起见,取ID=lmA。
应该注意当设定值太接近IDSS时,信号输入后由于IDSS的关系,ID电流的增加无法超过这个值,输出波形就会被限幅。
顺便指出,这种小信号用FET的漏极电流一般在0.ImA至数毫安的范围。
必须注意的是,作为工作点要决定的不是V GS面是ID。这是因为如图3.5(a)、(b)所示,FET的重要特性不是因VGS而是随ID的值变化的。
VGS的值在设计栅偏压电路时是必要的。不过如果设定好ID值,从传输特性曲线中必然能够求得VGS。
下面设定工作点。与双极晶体管相同,FET的漏TMS320DM6437ZWT6极电流ID和栅极一漏极间电压VGD等值对于gM、噪声特性、频率特性等都有重要的影响。
图3.5示出了2SK184的各种特性。可以看出由于ID、VGD的不同,各种特性有很大的差异。这种情况与双极晶体管相同。
但是这里设计的电路对于噪声、频率特性等没有作具体的规定,所以并不介意工作点的设定。
这就是说,漏极电流ID是几毫安都可以。2SK184是JFET器件,ID最大不超过饱和电流IDSS。所以只要小于IDSS,不论几毫安都可以。 这里使用的2SK184GR的IDSS是2.6~6.5mAID处于IDSS范围的下限2.6mA以下。为方便起见,取ID=lmA。
应该注意当设定值太接近IDSS时,信号输入后由于IDSS的关系,ID电流的增加无法超过这个值,输出波形就会被限幅。
顺便指出,这种小信号用FET的漏极电流一般在0.ImA至数毫安的范围。
必须注意的是,作为工作点要决定的不是V GS面是ID。这是因为如图3.5(a)、(b)所示,FET的重要特性不是因VGS而是随ID的值变化的。
VGS的值在设计栅偏压电路时是必要的。不过如果设定好ID值,从传输特性曲线中必然能够求得VGS。
