电感器有三大类：空心电感TMS320DM6437ZWT6型号器、铁芯（或磁芯）电感器、可变（可调）电感器，它们分别对应图1. 47所示的三个主要的图形符号。其中图1.47(a)表示空心电感器，图1.47(b)表示带铁芯（或磁芯）电感器，图1.47(c)表示可变电感器。
     图1.47  空心电感器、铁芯电感器和可变电感器


    在电路图中，电感器的文字符号是“L”。如果电路中有多个电感器，则分别用L．、L2、L。……加以区别。
    电感量的单位
    电感量的单位是“亨[利]”，简称亨，用字母“H”表示。H是个很大的单位，在电子学中，我们通常便用较小的单位，一般常用mH（毫亨）、uH（微亨）和nH（纳亨）作单位。
    电感量在电路图中的标注规则
    在电路图中，通常直接标明电感器的电感量。例如1. 5mH、3肛H等等。对于电感量连续可调的电感器，在电路图中标注的一般是其中间电感量。例如，一只可调电感器标注为0. 3mH，表示该可调电感器的中间电感量为0. 3mH，并可在一定范围内调节电感量的大小。
    电感器的并联和串联
    电感器的串联或并联基本上与电阻器相同，按照电阻器的串联和并联的关系式计算。
    1．电感器的串联
    假设有行个电感器构成串联电路，串联电感器的总电感量为L，则
    L=L1+L2+…+L。

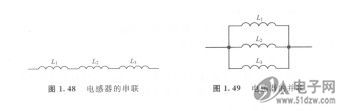

    图1. 48是由三个电感器构成的串联电路。
    2．电感器的并联
    假设有咒个电感器构成并联电路，并联电感器的总电感量为L，则
    1／L=1／L1+l／L2+... +1／1.
    图1. 49是由三个电感器构成的并联电路
