使用PNP晶体管的渥尔曼电路
发布时间:2012/5/14 21:14:29 访问次数:2045

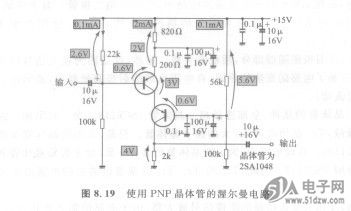

图8.19是使用PNP晶体管的渥尔曼电路。如TL852CDR在共发射极电路部分使用PNP晶体管，则在共发射极电路的集电极侧连接的其基极电路也必须使用这种PNP晶体管。
显然，即使使用PNP晶体管，由于是渥尔曼电路，所以可以得到与共基极使用时相同的频率特性。
电路的设计方法完全与使用NPN晶体管时相同。但是，因为使用PNP晶体管，共发射极电路部分成为正电源侧，而共基极电路部分成为GND侧。
为了能与图8.2所示的电路相比较，图8.19的电路常数完全与图8.2的一样。
图8.19是使用PNP晶体管的渥尔曼电路。如TL852CDR在共发射极电路部分使用PNP晶体管，则在共发射极电路的集电极侧连接的其基极电路也必须使用这种PNP晶体管。
显然，即使使用PNP晶体管，由于是渥尔曼电路，所以可以得到与共基极使用时相同的频率特性。
电路的设计方法完全与使用NPN晶体管时相同。但是，因为使用PNP晶体管，共发射极电路部分成为正电源侧，而共基极电路部分成为GND侧。
为了能与图8.2所示的电路相比较，图8.19的电路常数完全与图8.2的一样。
