(1)熟悉实验板，了解各接线端、测试点和元件的位置。
AC208KQM
    (2)特实验板输入端通过专用电源线接220 V电压。实验板得电，进人工作状态。

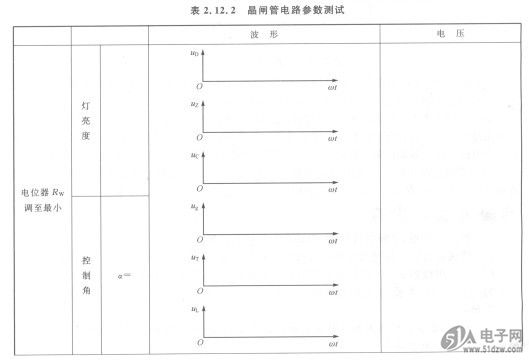

    (3)调节电位器R。，在控制角a分别为最小和最大时，用示波器观察UD，uz，uc。的波形及在时间上的对应关系，用万用表测量各电压值，记人表2. 12.2中。


    提示：
    ①为能记录各点电压波形在时间上的对应关系，应使用双踪示波器同时观察、比较相邻的两个测试点的电压波形。

    ②控制角A的估测：

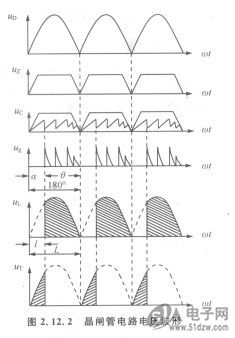

    图2. 12.2所示是一晶闸管控制电路及主回路相应各点的电压波形图。从图中可以看出，“L”是正弦电压半个周(180。)在示波器屏幕上显示的长度。“Z”则是其d角在屏幕上所占长度。
    ③在所有电压波形测量中，可以“F”为公共参考点，示波器的黑色信号夹始终接于此。
    UL和UT测量中，主电路中的“K”点与“F”点相连，形成两回路共地，示波器两探头的黑色接地夹仍放F点不变。测UT时，将测试探头的红色信号夹接H点，示波器的输入为UHF - UT。测UL时，用示波器的通道2来观察。将测试探头的红色信号夹接L点，示波器的输入信号为- UL。这时按下CH2通道的反向开关，屏幕上显示的就是UL波形。

    ④触发信号电压乱。送晶闸管的触发端（即E点一G点，F点一C点）。再调电位器R。，使控制角a分别为最小，最大时，用示波器观察UT，同时，观察灯泡的亮度；用万用表测其电压。将所测数据与观察记录于表2. 12.2中。
