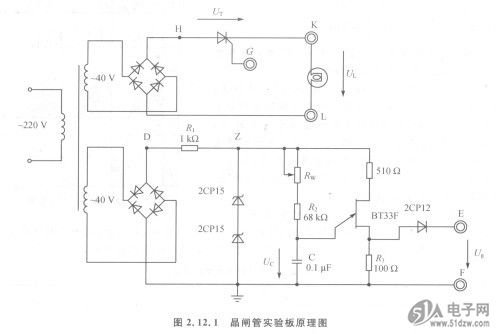

图2. 12.1实验电路中，电源变压器的作用是将220 V电源电压转变成两路40 V电压输出，其中，一路供主回路（在实验板的上半部）。另一路给触发电路供电（在实验板的下半部分）。两路输出相互间隔离。AC191DIE2V



    主回路中，变压器的次级绕组提供的40 V交流电压经桥式整流后输出一脉动直流，再由单向可控硅控制输出电压，以达到调节负载灯泡的明暗。
    触发电路用来产生控制晶闸管（可控硅）导通角的触发脉冲。变压器另一次级绕组输出的交流电压经桥式整流后，又经R，和稳压管组成的电路削波，输出一个梯形波电压给单结晶体管弛张振荡电路。振荡器输出触发脉冲电压Ug。将Ug送往晶闸管的触发控制端，就可控制其导通。
    晶闸管的控制角取决于充电时间常数r一(R。+R：)C。触发脉冲的宽度取决于电容C的放电时间常数r 7一R。C。而脉冲电压的幅度取决于直流电源电压和单结晶体管的分压比。
