1)电压放大倍数测量  OV7950
  当信号源电压幅值为．5 mV时，测得输入输出电压波形如图1.6.28所示。从测量结果看，在图示的测试线1处输入信号幅值为-5. 067 mV，输出信号幅值为99. 502 mV。输出电压没有失真，电压放大倍数A。=U。/U．—-104. 866/5. 436一-19. 64，输出和输入反相。
    2)电阻R。，对放大倍数影响

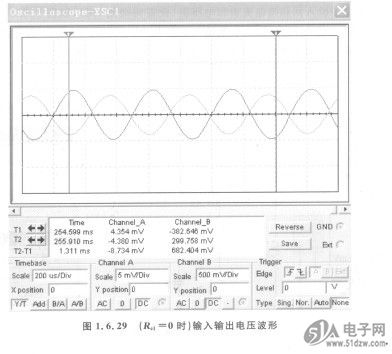

    当电路中的R。，-0时，电压波形如图1.6.29所示，发现输出幅值明显增大许多，同时看到输入输出有一定的相移。这是因为选用的耦合电容较小，在2 kHz频率下耦合电容的低频效应造成的。在测试线1处，输入信号幅值为4. 354 mV，输出信号幅值为  382. 646 V。电压放大倍数约等于-87.9。当R。，=300 Q时，交流电压放大倍数大约只有-9左右。因此该
电阻对放大倍数的影响较大。

电压放大失真分析

    ①静态工作点不合适（Q点偏高或偏低），输入信号大小合适。
    将电路图的偏置电阻R，，换成电位器，调节阻值大小，可改变Q点高低，输出波形会出现失真。读者可按此思路进行仿真分析，分别分析Q点偏高或偏低时所发生的失寞类型。
    ②静态工作点合适，输入信号偏大时。

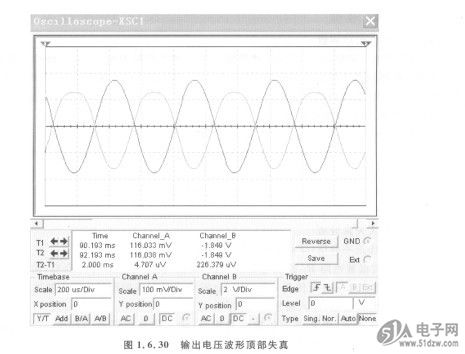

    对于该电路而言，电压放大倍数相对较小，输入信号可调范围较大，当信号幅值达到130 mV时，输出信号将出现较明显的非线性失真，当信号幅值达到160 mV以上时，从输出波形看，出现明显的顶部失真（截止失真），如图1.6. 30所示，当再增大输入信号到330 mV时，将同时出现顶部和底部失真。
