1.差模信号和共模信号 D03316P-334

    在讨论差分放大器的性能特点时，必须首先区分差模信号和共模信号，因为差分放大器的主要性能特点就是体现在它对差模信号和共模信号具有完全不同的放大能力上。
    假设从差分放大器的两个输入端分别输入一对大小相等、极性相反的信号，则称它们为差模信号。这种输入方式称差模输入。
    但实际加到差分放大器两个输入端的信号往往既非差模，又非共模，其大小和相位都是任意的。这种输入方式称为比较输入方式。在这种情况下，可将Uil和Ui2改写成下列形式：

    这样就把两个任意信号分解为一对共模信号和一对差模信号。其中，共模信号为两个输入信号的平均值，差模信号为两个输入信号的差值。
    2．差模输入放大倍数Ad

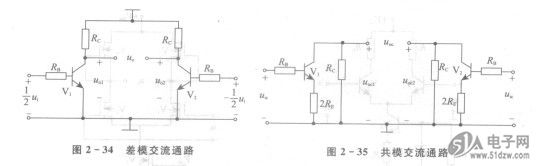

    在图2 - 33所示差分放大器中，输入信号电压Ui经两个相等的电阻Ri和R2分压后，成为大小相等而极性相反的一对差模信号，分别加到三极管Vl和V2基极。在差模信号电压作用下，两管集电极产生等值而反相的变化电流，当它们共同流入RE时相互抵消，因而对差模信号而言RE可视为短路，即RE对差模放大倍数不会产生影响。差模交流通路如图2- 34所示。

    3．共模输入电压放大倍数A。
    若在差分放大器中输入共模信号，两管集电极产生相同的变化电流，设为i当它们共同流入RE时，在RE上所产生的变化电压。这可以等效地看成在电流。作用下每管发射极上相当于接入了2RE的电阻。于是可以得出如图2-35所示的共模交流通路。
