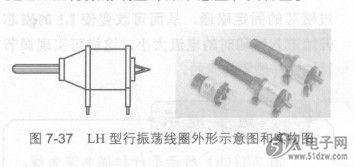

行振荡线圈其实质是一个带抽头的线圈。 QRC-78-2行振荡线圈用于电视机电路中，具体用于行振荡器电路中，构成行振荡器电路。图7-37所示是LH型行振荡线圈外形示意图和实物图。


    1．行振荡线圈外形特征和内容结构
    行振荡线圈设有一个转柄，转动该辖柄时可以改变线圈电感量的大小，从而在电路中起到调整行振荡频率的作用。行振荡线圈的调节柄是伸出电视机外壳的（在电视机的背面），供行同步调整之用。
    行振荡线圈根据安装形式分有立式和卧式两种，它们的外形十分相似，只是安装方式不同。

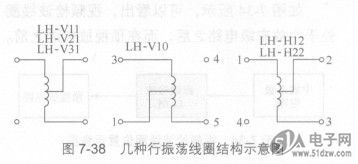

    图7-38所示是几种行振荡线圈结构示意图。


    立式的行振荡线圈用V表示，卧式的行振荡线圈用H表示，例如LH-H12等。在行振荡线圈上共有4根引脚，但是只有3根是有效引脚。
    2．行振荡线圈电路

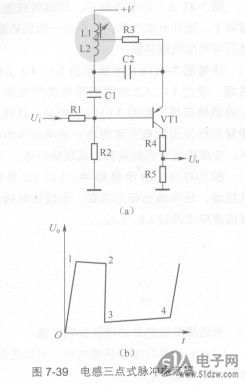

    行振荡线圈电路主要采用如图7-39所示的电感三点式脉冲振荡器，又称为变形间歇振荡器。电路中，VT1是行振荡管，Ll和L2是带抽头的行振荡线圈。图7-39(b)所示是这种振荡器产生的近似矩形的脉冲信号。

电路中的VT1是PNP型三极管，直流电压+V经Ll和R3加到VT1的发射极，R2是VT1的偏置电阻（固定式偏置电路），R4和R5是VT1的集电极电阻。
    电路分析过程中主要是运用正反馈、电容充电、电容放电（相当于反向充电）、线圈两端的反向电动势和自耦变压器等概念。
