偏转线圈电路

发布时间:2012/1/4 9:23:18 访问次数:3371

     偏转线圈用于电视机、显示器电路中,它是扫描电路中行、场输出级电路的负载。由于扫描是由行扫描和场扫描合成的,所以偏转线圈由两部分组成,即行偏转线圈和场偏转线圈。
    整个偏转线圈由行偏转线圈、场偏转线圈、磁环、引线架和中心位置调节片等构成,偏转线圈装在显像管颈部。
    1.行偏转线圈结构及电路分析

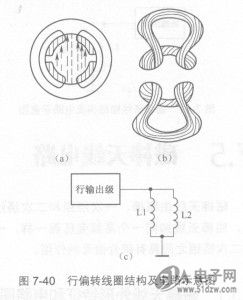

    图7-40所示是行偏转线圈结构及工作原理示意图。其中,图7-40(a)所示是行偏转线圈产生的磁场分布示意图,图7-40(b)所示是行偏转线圈外形示意图,图7-40(c)所示是行偏转线圈电路示意图。


    图7-40(c)所示电路中,Ll和L2是行偏转线圈,OP02CZ行输出级产生的锯齿波电流流过Ll、L2。
    2.场偏转线圈结构及电路翁析
    图7-41所示是场偏转线圈结构及电路示意图。图7-41(a)所示是场偏转线圈产生的水平偏转磁场示意图,图7-41(b)所示是场偏转线圈结构示意图,图7-41(c)所示是场偏转线圈电路示意图。



     偏转线圈用于电视机、显示器电路中,它是扫描电路中行、场输出级电路的负载。由于扫描是由行扫描和场扫描合成的,所以偏转线圈由两部分组成,即行偏转线圈和场偏转线圈。
    整个偏转线圈由行偏转线圈、场偏转线圈、磁环、引线架和中心位置调节片等构成,偏转线圈装在显像管颈部。
    1.行偏转线圈结构及电路分析
    图7-40所示是行偏转线圈结构及工作原理示意图。其中,图7-40(a)所示是行偏转线圈产生的磁场分布示意图,图7-40(b)所示是行偏转线圈外形示意图,图7-40(c)所示是行偏转线圈电路示意图。


    图7-40(c)所示电路中,Ll和L2是行偏转线圈,OP02CZ行输出级产生的锯齿波电流流过Ll、L2。
    2.场偏转线圈结构及电路翁析
    图7-41所示是场偏转线圈结构及电路示意图。图7-41(a)所示是场偏转线圈产生的水平偏转磁场示意图,图7-41(b)所示是场偏转线圈结构示意图,图7-41(c)所示是场偏转线圈电路示意图。
