电阻串并联电路是电阻串联电路与电阻并联电路的组合电路。

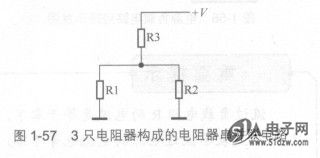

    图1-57所示是由3只电阻器构成的电阻器串并联电路。QRC-78-2电路中的电阻Rl和R2并联，然后再与电阻R3串联，这就是纯电阻的串并联电路。


    纯电阻器的串并联电路还可以有其他的电路形式，可以有更多的电阻器进行串并联。串并联电路的特征是，电路中的部分电阻器进行并联，然后再与其他电阻器进行串联。除电阻器可以构成串并联电路之外，其他的各种元器件都可以构成串并联电路，电阻串并联电路是最基本的串并联电路。
    1．电阻串并联电路总电阻特性
    串并联电路具有串联电路和并联电路的一些共同特性。
    在电阻串并联电路中，电路的总电阻等于各并联电阻的并联值与其他串联电阻值之和，即电路中的Rl与R2并联后，再与电阻R3串联，图1-58是等效过程示意图。


    2．电阻串并联电路电流特性
    图1-59是电阻串并联电路中电流示意图，电路中的总电流为I，流过电阻Rl的电流为I1，流过电阻R2的电流为I2，流过电阻R3的电流为I3，电路中的总电流，分别通过电阻Rl和R2，再通过电阻R3流到地端。
    电路中，总电流I=I₁+1₂=I₃。


    3．电阻串并联电路电压特性
    图1-60所示电路中电阻Rl和R2上的电压U1、U2相等，电阻R3上的电压为U3，Rl上电压与R3上电压之和等于+V。


    在电路分析中会出现这样一个问题，即当电路中的电阻Rl开路后，电阻R3上的电压是增大还是减小。分析这一问题的关键是看电阻Rl开路后，流过电阻R3的电流是增大还是减小，因为电阻两端的电压等于流过电阻器的电流乘以电阻值，R3电阻值在Rl开路前与开路之后是不变的。
    由于流过电阻R3的电流是这一电路中的
总电流，而在电压+V不变时（电路中的+V不会改变），电路的总电阻大小决定了电路中的电流大小。这样，这一问题的分析就变成了Rl开路前后这一串并联电路总电阻的变化。
    电阻Rl开路前，Rl与R2是并联的，并联电路使总电阻减小，这样在Rl开路后只有电阻R2．与原来的Rl和R2并联阻值相比，电阻值增大。由此可知，在Rl开路后这一串并联电路的总电阻是增大了，所以这一串并联电路的总电流是减小了，流过电阻R3的电流减小，在R3上的电压减小。
    4．电阻串并联电路故障检查方法
    图1-61是电阻串并联电路故障检查示意图。检查电子电路故障要抓住电路中的关键电路，在电阻串并联电路中，串联电阻R3是电路中的关键，因为R3开路将造成整个电阻串并联电路中没有电流，所以重点测量串联电阻R3。
