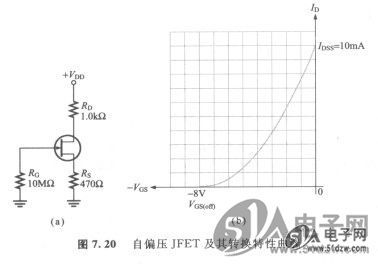

我们可以使用JFET的转换特性曲线，以及一些参数，来确定自偏压电路的Q点，即ID和VGS。图7.20(a)所示为自偏压电路，图7.20(b)则是转换特性曲线。如果特性参数表没有现成的转换特性曲线，则可以利用特性参数表上的IDSS和VGS(off)，由式(7.1)画出曲线。
    要确定图7.20(a)电路的Q点，必须先画出自偏压直流负载线。首先，计算ID为0时的VGS值。
       VGS=-IDRS=(0)×(470Ω) =OV
    这就产生图中的原点ID=0，VGS=0。其次，从特性参数表取得IDSS值，K2229 然后计算ID=IDSS时的VGS值。从图7.20中曲线可知道，此JFET的IDSS=lOmA。
       VGS=-IDRS=-(lOmA)×(470Ω)=-4.7V


    这样就在图形上建立第二点，即ID=lOmA，VGS=--4.7V。有这两个点，就可以在转换特性曲线的图形上，画出负载线，如图7.21所示。而负载线与转换特性曲线的交点，就是电路的工作点，Q点。
