自偏压

发布时间:2011/12/16 9:32:34 访问次数:3234

     自偏压是JFET偏压最常用的方式。请记得,正常工作的JFET,栅极一源极PN结必须反向偏压。要满足此条件,当JFET是N沟道

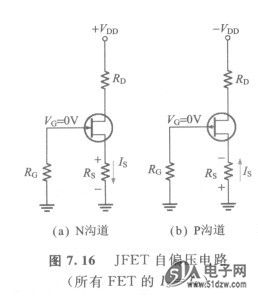

时,VGS必须是负值,当JFET是P沟道时,VGS为正值。如图7.16所示,自偏压电路可以达到这个目的。因为在栅极电阻RG两端没有电压降,所以RG不会影响电路的偏压,因此栅极电压保持在OV。应用在放大器中,RG只是用来将交流信号与接地之间隔开,后面会再说明。


    在图7.16(a)的N沟道JFET电路中,在两端产生电压降,使得源极对接地的电位是正值。既然Is=ID且VG=0,则Vs=IDRs。栅极对源极电压是  VCS=VC-VS=O-IDRS=-IDRS
     因此,       VGS=- IDRS
    在图7. 16(b)的P沟道JFET电路中,Is在Rs两端产生的电压降,让源极的电位是负值,使得栅极对源极的电位是正值。既然Is=ID,因此      VGS=+IDRS
    在下述分析中, NDP7060将以图7.16(a)的N沟道JFET作为说明例题。而且请记住,P沟道JFET的分析与N沟道相同,只是电压极性相反。漏极对接地电压可以如下计算出来:             VD=VDD-IDRD
    既然Vs=IDRS,漏极对源极电压等于      VDS=VD-VS=VDD-ID(RD+Rs)

     自偏压是JFET偏压最常用的方式。请记得,正常工作的JFET,栅极一源极PN结必须反向偏压。要满足此条件,当JFET是N沟道
时,VGS必须是负值,当JFET是P沟道时,VGS为正值。如图7.16所示,自偏压电路可以达到这个目的。因为在栅极电阻RG两端没有电压降,所以RG不会影响电路的偏压,因此栅极电压保持在OV。应用在放大器中,RG只是用来将交流信号与接地之间隔开,后面会再说明。


    在图7.16(a)的N沟道JFET电路中,在两端产生电压降,使得源极对接地的电位是正值。既然Is=ID且VG=0,则Vs=IDRs。栅极对源极电压是  VCS=VC-VS=O-IDRS=-IDRS
     因此,       VGS=- IDRS
    在图7. 16(b)的P沟道JFET电路中,Is在Rs两端产生的电压降,让源极的电位是负值,使得栅极对源极的电位是正值。既然Is=ID,因此      VGS=+IDRS
    在下述分析中, NDP7060将以图7.16(a)的N沟道JFET作为说明例题。而且请记住,P沟道JFET的分析与N沟道相同,只是电压极性相反。漏极对接地电压可以如下计算出来:             VD=VDD-IDRD
    既然Vs=IDRS,漏极对源极电压等于      VDS=VD-VS=VDD-ID(RD+Rs)
