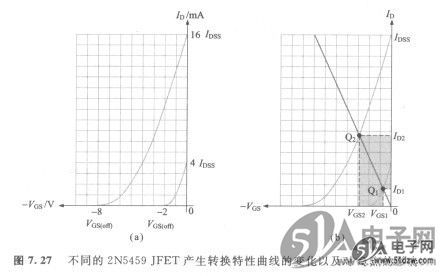

同一型JFET的转换特性曲线，彼此差异很大。IGP03N120H2例如，在已设计好的偏压电路中，将原2N5459 JFET以另一个2N5459取代，转换特性曲线可能有很大变化，如图7.27(a)所示。在这个实例中，IDSS的最大值是16mA，最小值是4mA。同样地，Vcss的最大值是-8V，最小值是-2V。这意思是说，如果有若干2N5459可供选择，我们任意挑出其中一个，它的特性值可以是上述范围中的任何值。
    如果把自偏压电路的直流负载线，画在图7.27(b)中，在相同电路的情况下使用2N5459 JFET，Q点可以是沿着负载线，从最水偏压点Q1到最大偏压点Q2中的任一点。因此，漏极电流可以是ID1和ID2间的任意值，如图所示。这意味着，受ID的影响，漏极直流电压也会有一段变动范围。同时，栅极对源极电压可以是VGS2和VGS1间的任意值。

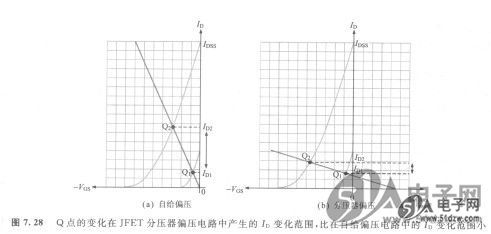

    图7. 28描述自偏压JFET电路与使用分压器偏压的JFET电路时的Q点稳定度情况，放大器使用分压器偏压时，因为其负载线的斜率比自偏压情况的斜率小，所以Q点的变化范围对ID的影响降低。虽然在自偏压和分压器偏压两种情况，VGS的变化都很大，但是在分压器偏压的情况，ID就比较稳定。
