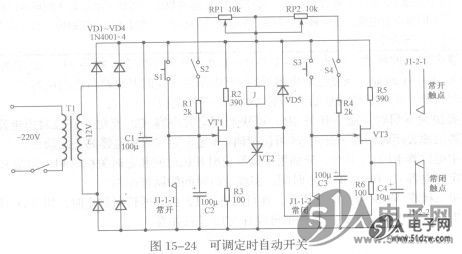

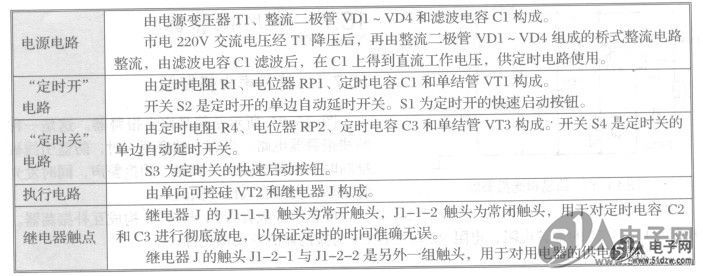

如图15 -24所示是可调定时自动开关电路，这一电路能够实现周期性的定时开关机。整个电路由电源、定时开、定时关和执行电路构成。

    接通电源后，因单结管VT1处于截止状态，可控硅VT2无控制电压而截止，切断了继电器J的通电回路，继电器J不能吸合。
    由于继电器J的释放，触头Jl-l-l与Jl-l-2又恢复了常态，触头Jl-l-2接通使电容C3放电。触头Jl-l-l断开，恢复定时电容C2的充电条件，定时开电路再次向电容C2充电，进入下一个定时周期。实现了周而复始的周期性的自动开、关机。
    电路中电位器RP1与RP2，分别用于调整定时开机时间和定时关机时间 。 B0530LW-7调整RP1与RP2可改变对定时电容C2和C3的充电时间，实现定时时间的调整控制。
    电路中二极管VD5为保护二极管，在可控硅VT2由导通转向截止时，用VD5将继电器J内线圈产坐的自感电动势短路，以保护可控硅VT2不被击穿。
