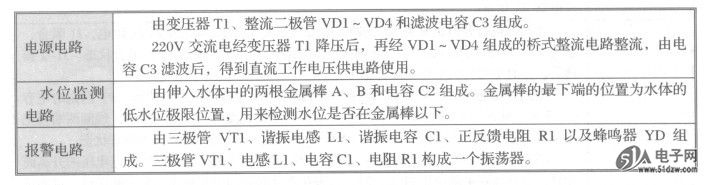

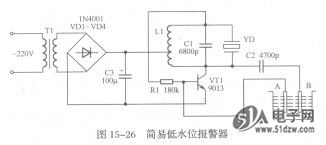

图15-26研示是简易低水位报警器电路。 AD1032AR这一报警器能在水位降低时自动报警，可用于监测水箱的水位。这一电路由电源电路、水位监测电路和报警电路三个部分构成。


    接通电源后，电源电压经电感Ll的抽头分成两路，一路向上经电感Ll的上半部分通过Rl加到三极管VT1基极，向VT1提供基极电流。另一路向下经电感Ll的下半部分，加到VT1集电极向VT1提供集电极直流工作电压，于是VT1进入到放大状态。

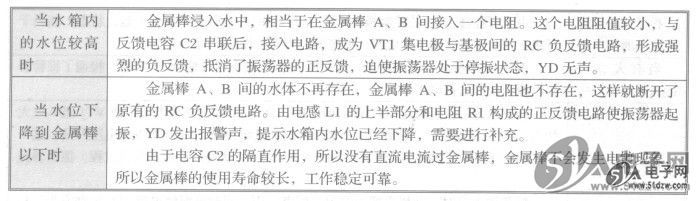

    这一电路中存在两个反馈电路，一个是正反馈电路，由电感Ll的上半部分和电阻Rl构成；另一个是负反馈电路，由电容C2和两金属棒之问的水体电阻构成。
    电路中谐振电容Cl与电感Ll组成并联谐振电路，谐振频率为报警器的报警声响频率。
