图11-14所示是双管推挽式振荡器，也是正弦波振荡器中的一种。一般用在50~ 180kHz的超音频范围内，作为超音频振荡器。电路中，VT1和VT2是振荡管，Tl是振荡变压器，Uo是振荡器输出信号。

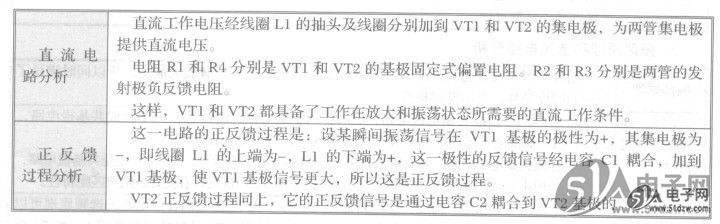

    1．直流电路分析和正反馈过程分析

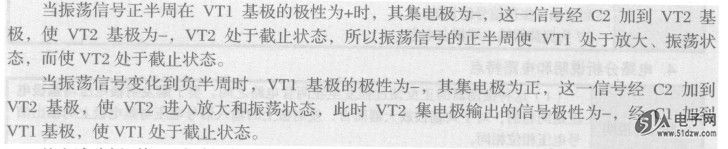

    2．振荡原理
    上面已分析过VT1和VT2都具有正反馈特性，两管本身又具备放大特性，这样两管都可以工作在振荡状恋下。


    从上述分析可知，这种振荡器中的VT1和VT2像推挽功率放大器的功放管一样，一只处于振荡状态时，另一只处于截止状态，振荡信号的正、负半周信号是由两只三极管合作完成的。两只三极管的振荡信号电流（各半个周期）流过Tl的Ll线圈，通过Tl从次级线圈L2输出，并完成两个半周信号合并成一个完整周期信号的任务。

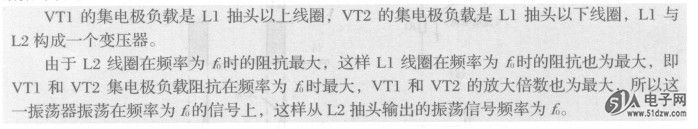

    3．选频电路分析
    电路中，选频电路由L2和C4构成，这是一个LC并联谐振电路，设谐振频信号为fo。在谐振时该电路的阻抗最大，即Tl次级线圈的阻抗最大。


    4．电路分析说明
    关于这一振荡器的分析，说明以下几点：
    (1) R2和R3分别是VT1和VT2发射极直流和交流负反馈电阻，能够稳定振荡器的工作，改善振荡器的输出信号波形，减小了输出信号的失真。
    (2)电容C3接在两管基极之间，可以改善振荡信号正、负半周的对称性，LD193199-C也就是改善了振荡信号的失真。
    (3)L1的抽头是中心抽头，这样VT1和VT2的集电极负载阻抗才相等。
