集成运算放大器的两种电压供给电路
发布时间:2011/12/7 13:49:59 访问次数:1653
集成运放可以采用单电源和正、负对称双电源两种方式供电。

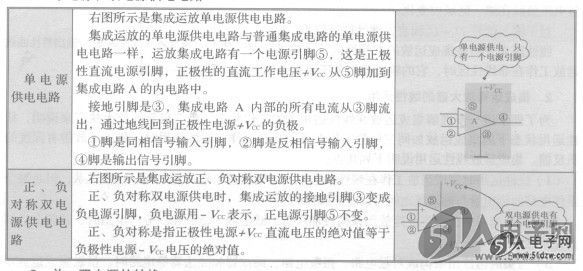

1．单电源和双电源供电电路
2．单、双电源的转换
通用的集成运放一般采用正、负对称双电源供电方式，标准直流工作电压是+15V，即+15V和-15V。也有专门用单电源供电的集成运放，这时的直流工作电压为30V或更低。

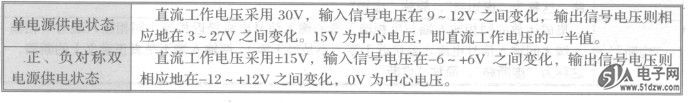

两种不同直流电源供电状态下，集成运算放大器同相输入引脚、反相输入引脚和输出引脚直流电压不同。图10-14可以说明两种供电方式下输出端输出电压的变化。
中心点电压对检修集成运放很重要，QS32XVH245静态（没有输入信号）时中心点电压不对，说明集成运放电路工作不正常。
集成运放可以采用单电源和正、负对称双电源两种方式供电。
1．单电源和双电源供电电路
2．单、双电源的转换
通用的集成运放一般采用正、负对称双电源供电方式，标准直流工作电压是+15V，即+15V和-15V。也有专门用单电源供电的集成运放，这时的直流工作电压为30V或更低。
两种不同直流电源供电状态下，集成运算放大器同相输入引脚、反相输入引脚和输出引脚直流电压不同。图10-14可以说明两种供电方式下输出端输出电压的变化。
中心点电压对检修集成运放很重要，QS32XVH245静态（没有输入信号）时中心点电压不对，说明集成运放电路工作不正常。
