1．电源引脚和接地引脚4种电路组合电路
   (1)正极性电源供电电路，一个正极性电源引脚，一令接地引脚；
   (2)负极性电源供电电路，一个负极性电源引脚，薯全接地驯脚；
   (3)正、负极性电源供电电路，一个正极性电源引脚，一个负极性电源引脚，一个接地引脚；
   (4)正、负极性电源供电电路， QS32XVH245一个正极性电源引脚，一个负极性电源引脚，没有接地引脚。
   2．集成电路直流电压供给电路原理图

      3．正极性电源供电电路
    图9-7所示是集成电路的正极性电源供电电路，有一个正极性电源引脚，有一个接地引脚。电路中，+Ucc为正极陛的直流工作电压，Al为集成电路。


    电路中，①脚是接地引脚，与外电路中的地线相连。③脚是集成电路Al的信号输入引脚，④脚是信号输出引脚。


    4．负极性电源供电电路

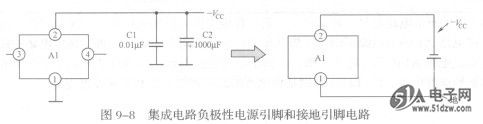

    集成电路除可以采用正极性直流电压供电外，还可以采用负极性的直流电压供电，如图9-8所示。电路中，①脚是接地引脚，②脚是负电源引脚，接负电源- Vcc。③脚是集成电路Al的信号输入引脚，④脚是信号输出引脚。Cl和C2分别是电源的高频滤波电容和低频滤波电容。


    负极性电源供电的情况不是很多，通常是采用正极性的电源供电。在分析负极性电源供电的集成电路中要注意一点，电源引脚上滤波电容C2的正极接地，因为此时电路中地线的电压最高。检修中，更换达一电路中的电容时要注意，切不可将正、负极引脚接反，否则会引起新装上的电容爆炸。

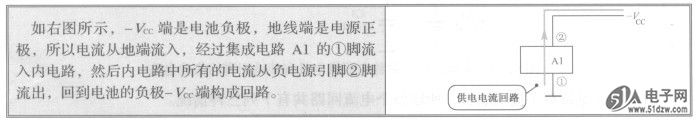

    电源电路用熟悉的电池等效，-Vcc端就是电池的负极，地线端就是电源的正极。在这种结构的电路中，电流的回路如下：


   5．正、负电源供电电路

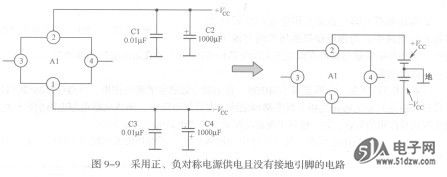

    集成电路除可以单独采用正电源或负电源供电外，还可以采用正、负直流电源同时供电。在正、负电源供电电路中，一般是采用正、负对称电源供电，即正电源电压的绝对值等于负电源电压的绝对值，图9-9所示是采用正、负对称电源供电的集成电路，没有接地引脚。


    电路中，①脚是集成电路Al的负电源引脚，与负极性直流工作电压- Vcc相连。②脚是集成电路的正电源引脚，与电源的+ Vcc相连。③脚是集成电路Al的信号输入引脚，④脚是信号输出引脚。Cl和C2分别是正电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波电容和低频滤波电容。
    在这种结构的电路中，电流的回路如下：

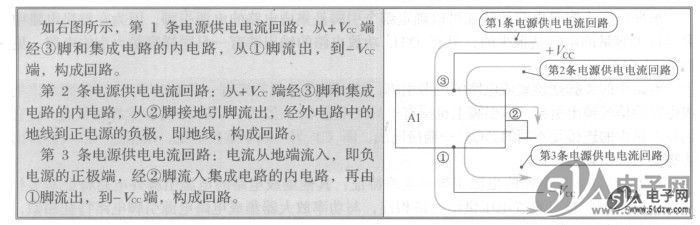

    图9-10所示电路是另一种采用正、负对称电源供电的集成电路，有接地引脚。电路中①脚是集成电路Al的负电源引脚，③脚是集成电路的正电源引脚，②脚是集成电路的接地引脚，（④脚是集成电路Al的信号输入引脚，⑤脚是信号输出引脚。Cl和C2分别是正电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波电容和低频滤波电容。


    由于集成电路有了接地引脚，所以整个电流回路共有下列三种情况。

    6．前置集成电路和功放集成电路的供电电路
