1．电源引脚外电路特征和识图小结
    关于集成电路电源引脚外电路特征和识图小结说明以下几点。

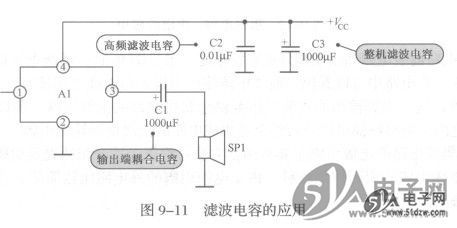

    (1)功率放大器集成电路电源引脚外电路有这样一个特征：电源引脚外电路与整机整流滤波电路直接相连，是整机电路中直流电压最高的，并且该引脚与地之间接有一只容量较大的滤波电容C3（1000μF以上），很多情况下还并联有一只小电容C2（O.O1μF），如图9-11所示。

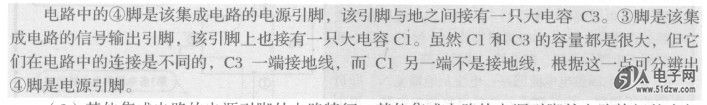

      根据这个大容量电容的特征可以确定哪个引脚是集成电路的电源引脚，因为在整机电路中像这样大容量的电容是很少的，只有OTL功放电路的输出端有一只同样容量大小的电容，见图9-11中Cl。


    (2)其他集成电路的电源引脚外电路特征：其他集成电路的电源引脚外电路特征基本相同，电源引脚与整机直流电压供给电路相连，与功率放大器集成电路电源引脚电路特征相似，只是有下列两点不同。


    (3)负电源引脚外电路的特征与正电源引脚外电路的特征相似，只是负电源引脚与地之间的那只有极性电源滤波电容的正极是接地的。
    (4)无论是哪种集成电路的电源刳脚，其外电路都有一个明显的特征，即电源引脚与地之间接有一只电源滤波电容。

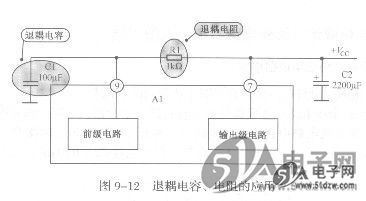

    (6)集成电路的前级电源引脚外电路特征是：参见图9-12，前级电源的引脚⑨与电源引脚⑦之间接有一只电阻Rl，这一退耦电阻的阻值一般为几百欧至几千欧；且前级电源引脚与地之间接有一只100μF左右的电源退耦电容。根据这两个电路特征可以分辨哪个是集成电路的前级电源引脚。

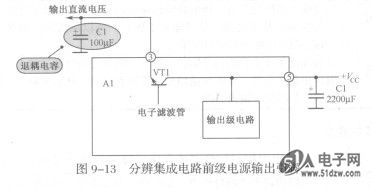

    (7)集成电路前级电源输出引脚外电路特征是：参见图9-13，前级电源输出引脚③有下列两个外电路特征。从电路中可以看出，前级电源输出引脚③与地线之间接有一只100mF的电源退耦电容。另外，这一引脚输出的直流电压要供给整机电路的前级电路，所以③脚要与前级电路相连。根据这两个电路特征可以分辨哪个是集成电路的前级电源输出引脚。

    2．接地引脚外电路特征和识图小结
    关于接地引脚外电路特征和识图小结说明如下：
    (1)接地引脚是很容易识别出来的，这一引脚与地端直接相连，以此特征很容易识别出集成电路的接地引脚。


    (3)在正极性电源供电的集成电路中，接地引脚的直流电压最低，为OV;在负极性电源供电的集成电路中，接地引脚的直流电压最高，也为OV。
    (4)如果电路图中标出集成电路各引脚的直流工作电压，K24C04那么无论什么情况，接地引脚都是OV，但不能说明直流电压等于OV的引脚都是接地引脚，因为有的引脚直流工作电压虽为OV，但不是接地引脚。
