正权性全波整流电路
发布时间:2011/12/5 14:08:01 访问次数:785
电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流电路，使用量最多的是全波整流电路和桥式整流电路。
1．电路分析

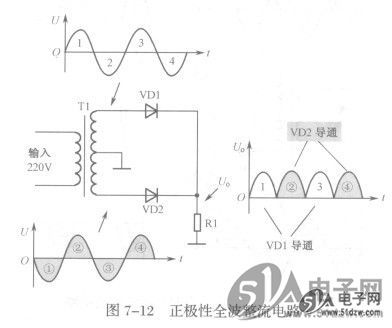

图7-12所示是正极性全波整流电路。 G768 电路中的VD1和VD2是两只整流二极管，Rl是这一全波整流电路的负载。Tl是电源变压器，这一变压器的特点是次级线圈有一个抽头，且为中心抽头，抽头以上和以下次级线圈输出的交流电压大小相等。
2．电路分析小结

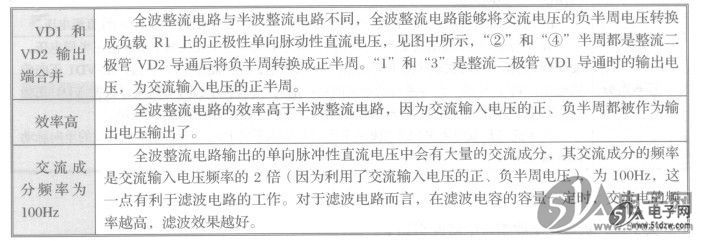

关于这一全波整流电路的工作原理小结主要说明如下。
电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流电路，使用量最多的是全波整流电路和桥式整流电路。
1．电路分析
图7-12所示是正极性全波整流电路。 G768 电路中的VD1和VD2是两只整流二极管，Rl是这一全波整流电路的负载。Tl是电源变压器，这一变压器的特点是次级线圈有一个抽头，且为中心抽头，抽头以上和以下次级线圈输出的交流电压大小相等。
2．电路分析小结
关于这一全波整流电路的工作原理小结主要说明如下。
