另一种正、负极性半波整流电路
发布时间:2011/12/5 13:58:47 访问次数:905
图7-11所示也是一种正、负极性半波整流电路。电路中，Tl是电源变压器，它的次级线圈中有一个抽头，DESI30-06A抽头接地，这样，抽头之上和之下分成两个线圈，分别输出两组50Hz交流电压。VD1和VD2是两只整流二极管。L2、VD1、Rl和L3、VD2、R2分别构成两组半波整流电路，Rl和R2分别是两个整流电路的负载。

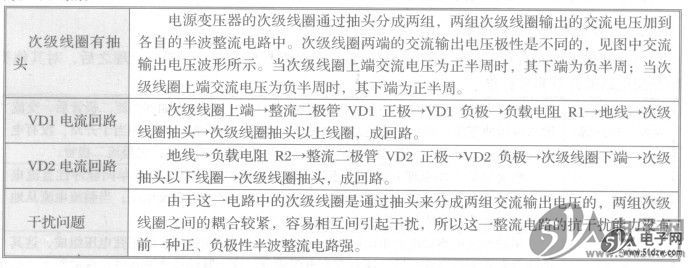

关于这一正、负极性半波整流电路的工作原理与前面一种电路基本一样，不同之处主要说明以下几点。
图7-11所示也是一种正、负极性半波整流电路。电路中，Tl是电源变压器，它的次级线圈中有一个抽头，DESI30-06A抽头接地，这样，抽头之上和之下分成两个线圈，分别输出两组50Hz交流电压。VD1和VD2是两只整流二极管。L2、VD1、Rl和L3、VD2、R2分别构成两组半波整流电路，Rl和R2分别是两个整流电路的负载。
关于这一正、负极性半波整流电路的工作原理与前面一种电路基本一样，不同之处主要说明以下几点。
