半桥堆构成的全波整流电路
发布时间:2011/12/5 14:14:50 访问次数:1262
由于采用桥堆构成电路，所以电路结构相当简洁，只用一个桥堆就能构成正、负极性全波整流电路。桥堆构成的正、负极性全波整流电路对电源变压器的要求与分立元器件构成的正、负极性全波整流电路一样。电路分析过程更方便，只要看出全波电路的输出端即可。
图7-15所示是由桥堆构成的正、负极性全波整流电路。电路中，Tl是有一组次级线圈的电源变压器，次级线圈设有中心抽头。Rl是负极性全波整流电路的负载电阻，R2是正极性全波整流电路的负载电阻。VDl~ VD4是桥堆内部的四只整流二极管，IKW50N60T在许多电路中采用这种直接标注二极管的方式来表示桥堆。

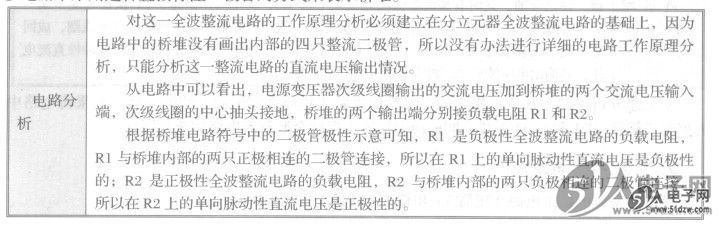

由于采用桥堆构成电路，所以电路结构相当简洁，只用一个桥堆就能构成正、负极性全波整流电路。桥堆构成的正、负极性全波整流电路对电源变压器的要求与分立元器件构成的正、负极性全波整流电路一样。电路分析过程更方便，只要看出全波电路的输出端即可。

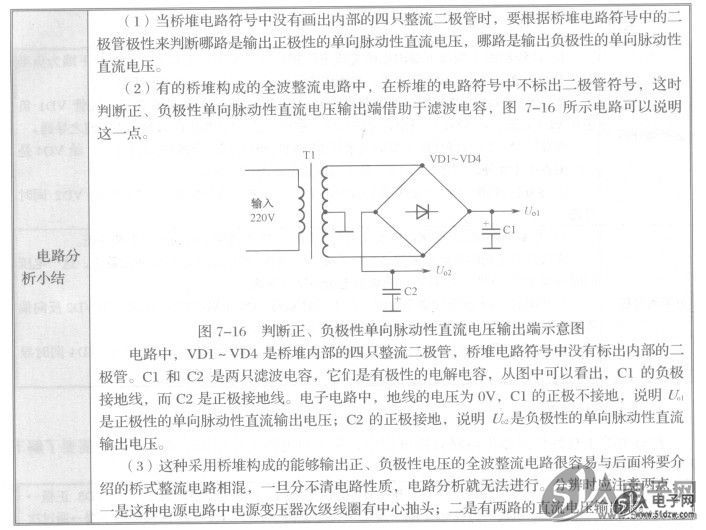

图7-15所示是由桥堆构成的正、负极性全波整流电路。电路中，Tl是有一组次级线圈的电源变压器，次级线圈设有中心抽头。Rl是负极性全波整流电路的负载电阻，R2是正极性全波整流电路的负载电阻。VDl~ VD4是桥堆内部的四只整流二极管，IKW50N60T在许多电路中采用这种直接标注二极管的方式来表示桥堆。
