负极性半波整流电路
发布时间:2011/12/5 13:55:54 访问次数:1272

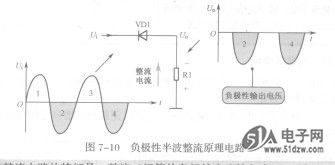

图7-10所示是负极性半波整流原理电路。 A114AX9电路中的VD1是整流二极管，无论是正极性还是负极性的，整流二极管没有什么不同，只是整流二极管在电路中的连接方式不同。

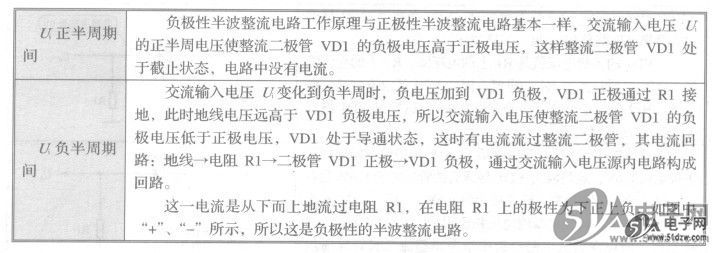

1．电路分析
从输出电压“波形中可以看出，输出电压只是保留了交流输入电压的负半周，即“2”、“4”半周波形，将正半周电压去除。交流电压去掉半周后就是单向脉冲性直流电压，整流电路中的整流二极管就是要去掉交流输入电压的半周。

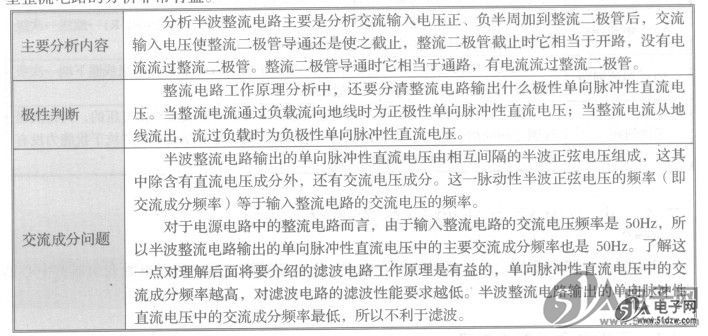

2．半波整流电路分析小结
半波整流电路是各种整流电路的基础电路，搞清楚半波整流电路工作原理之后，对其他类型整流电路的分析非常有益。
图7-10所示是负极性半波整流原理电路。 A114AX9电路中的VD1是整流二极管，无论是正极性还是负极性的，整流二极管没有什么不同，只是整流二极管在电路中的连接方式不同。
1．电路分析
从输出电压“波形中可以看出，输出电压只是保留了交流输入电压的负半周，即“2”、“4”半周波形，将正半周电压去除。交流电压去掉半周后就是单向脉冲性直流电压，整流电路中的整流二极管就是要去掉交流输入电压的半周。
2．半波整流电路分析小结
半波整流电路是各种整流电路的基础电路，搞清楚半波整流电路工作原理之后，对其他类型整流电路的分析非常有益。
