稳压二极管是利用PN结反向击穿后，OP297GSZ其端电压在一定范围内保持不变的原理工作的。只要其反向电流不超过最大工作电流，则稳压二极管是不会损坏的。图4-11为稳压二极管的伏安特性曲线。


    稳定电压是稳压二极管的主要作用。

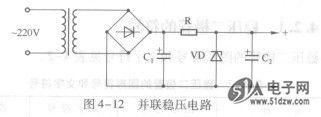

    (1)并联稳压电路如图4-12所示。稳压二极管VD并联在输出端，VD上的电压即为输出电压。这种简单并联稳压电路主要应用在输入电压变化不大、负载电流较小的场合。

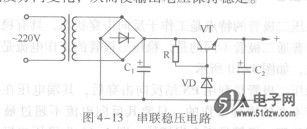

      (2)串联稳压电路如图4-13所示。串联在输出电路中的调整管VT相当于一个可变电阻。由于VT的基极电压被稳压二极管VD所稳定，所以当输出电压发生变化时，调整管VT的基极与发射极之间的电压必然发生相应的变化，迫使调整管VT的管压降向相反方向变化，从而使输出电压保持稳定。


    (3)瞬态电压抑制二极管是一种特殊的稳压二极管，在遇到高能量瞬态浪涌电压时，能够迅速反向击穿，将浪涌电流分流，并将其电压钳位于规定值。
    瞬态电压抑制二极管的特点是能够吸收浪涌高压。其作用是过压保护。单极型瞬态电压抑制二极管一般用于直流电路负载保护，如图4-14所示。VD为单极型瞬态电压抑制二极管，R是限流电阻。双极型瞬态电压抑制二极管具有双向过压保护功能，可用于包括交流电路在内的各电路不同部位的保护，如图4-15所示。VD1、VD2为双极型瞬态电压抑制二极管。
