采用运算放大器的定时曝光电路

发布时间:2011/10/17 9:38:53 访问次数:1571

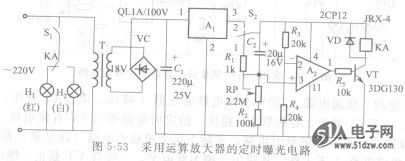

    暗房中用曝光器对底片进行曝光,要求曝光时间准确。电路如图5-53所示。



    (1)工作原理220V交流电经变压器T降压、整流堆VC整流、三端集成稳压电源A1稳压,提供给定时电路12V直流电压(由开关S2接通)。平时,开关S2置于位置1,电容C2经电阻R1放电完毕,等待工作,运算放大器A2因无工作电源而不工作,继电器KA处于释放状态。闭合开关Sl,暗房中的红灯H1点亮。需曝光时,将开关S2置于位置2,运算放大器A2接人12V电源,同时电容C2被充电。A2的2脚电位由电阻R3. R4组成的分压器决定,即为6V。电容C2的充电电流在电位器RP及电阻R2上产生压降,当A2的3脚上的电匪大于6V(即大于2脚上的电压)时,A2的1脚输出高电平,三极管VT得到基极偏流而导通,继电器KA吸合,其常闭触点断开,常开触点闭合,红灯H1熄灭,曝光灯H2(白色)点亮,开始曝光。随着电容C2的充电,充电电流逐渐减小,运算放大器A2的3脚电位随之降低,当3脚的电压小于6V(即小于2脚上的电压)时,运算放大器又翻转,其1脚输出低电平,三极管VT无基极电流而截止,继位器KA失电释放,白灯H2熄灭,红灯H,点亮,完成一次曝光。将开关S2再置于位置1,电容C:放电,等待下一次工作。
    (2)元件选择运算放大器A2选用LM324,它是通用单电源四运算放大器,只用其中一个运算放大器,也可选用F005、F007等;三端集成稳压电源A1选用W7812型,其稳压值为12V,输出电流可达1.5A;整流堆VC选用QLIA/100V;三极管VT选用3DG130,要求β≥50;二极管VD选用2CP12;电阻均用112W的;电位器RP选用旋柄较长的小型电位器;红灯H1用15W/220V灯泡;白灯H2用100W/220V灯泡;变压器T可用容量为8V.A、电压为220118V的降压变压器;继电器KA的选用要考虑到触点的容量(即白灯H2的瓦数),如H2采用100W,则触点容量应大于0.5A,如H2用200W,则应大于1A,因此可选用JRX-4、D2-50、JQX-4、JQ-4型等继电器,吸合电压为12V;电容C2最好选用漏电极小的钽或铌电容。
    (3)调试  接通电源,测量三端集成稳压电源A1的3脚与2脚之间的电压,应为12V。曝光时间决定于电容C2和电位器RP滑臂位置。调节RP,即可改变曝光时间。RP轴上安上旋钮,可用秒表画出在不同旋轴角度上的曝光时间,以方便使用。在图中参数下,曝光时间约在2~60s之间可调。 K4S56163PF
    电阻R5为三极管VT的基极限流电阻,如果调试中发现A2的1脚输出力高电平而继电器KA吸合不可靠或不吸合,可减小R5的阻值试试。




    暗房中用曝光器对底片进行曝光,要求曝光时间准确。电路如图5-53所示。



    (1)工作原理220V交流电经变压器T降压、整流堆VC整流、三端集成稳压电源A1稳压,提供给定时电路12V直流电压(由开关S2接通)。平时,开关S2置于位置1,电容C2经电阻R1放电完毕,等待工作,运算放大器A2因无工作电源而不工作,继电器KA处于释放状态。闭合开关Sl,暗房中的红灯H1点亮。需曝光时,将开关S2置于位置2,运算放大器A2接人12V电源,同时电容C2被充电。A2的2脚电位由电阻R3. R4组成的分压器决定,即为6V。电容C2的充电电流在电位器RP及电阻R2上产生压降,当A2的3脚上的电匪大于6V(即大于2脚上的电压)时,A2的1脚输出高电平,三极管VT得到基极偏流而导通,继电器KA吸合,其常闭触点断开,常开触点闭合,红灯H1熄灭,曝光灯H2(白色)点亮,开始曝光。随着电容C2的充电,充电电流逐渐减小,运算放大器A2的3脚电位随之降低,当3脚的电压小于6V(即小于2脚上的电压)时,运算放大器又翻转,其1脚输出低电平,三极管VT无基极电流而截止,继位器KA失电释放,白灯H2熄灭,红灯H,点亮,完成一次曝光。将开关S2再置于位置1,电容C:放电,等待下一次工作。
    (2)元件选择运算放大器A2选用LM324,它是通用单电源四运算放大器,只用其中一个运算放大器,也可选用F005、F007等;三端集成稳压电源A1选用W7812型,其稳压值为12V,输出电流可达1.5A;整流堆VC选用QLIA/100V;三极管VT选用3DG130,要求β≥50;二极管VD选用2CP12;电阻均用112W的;电位器RP选用旋柄较长的小型电位器;红灯H1用15W/220V灯泡;白灯H2用100W/220V灯泡;变压器T可用容量为8V.A、电压为220118V的降压变压器;继电器KA的选用要考虑到触点的容量(即白灯H2的瓦数),如H2采用100W,则触点容量应大于0.5A,如H2用200W,则应大于1A,因此可选用JRX-4、D2-50、JQX-4、JQ-4型等继电器,吸合电压为12V;电容C2最好选用漏电极小的钽或铌电容。
    (3)调试  接通电源,测量三端集成稳压电源A1的3脚与2脚之间的电压,应为12V。曝光时间决定于电容C2和电位器RP滑臂位置。调节RP,即可改变曝光时间。RP轴上安上旋钮,可用秒表画出在不同旋轴角度上的曝光时间,以方便使用。在图中参数下,曝光时间约在2~60s之间可调。 K4S56163PF
    电阻R5为三极管VT的基极限流电阻,如果调试中发现A2的1脚输出力高电平而继电器KA吸合不可靠或不吸合,可减小R5的阻值试试。
