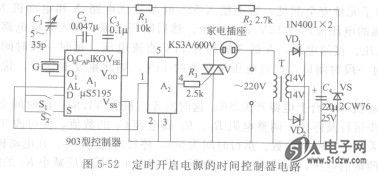

电路如图5-52所示。它能定时控制各类家用电器，定时准确，使用方便。

      (1)工作原理该定时控制器由903型数字式时间控制器（由集成电路A．和能产生32.768Hz的石英振荡器G组成）、开关集成电路A2和整流电路等组成。903型时间控制器即是一块完整的电子表芯，能按人为设定时间定时对A2的输入端输出1.5V的触发信号。
    220V交流电经变压器T降压、二极管VD1和VD2全波整流、电容C4滤波、稳压管VS稳压，提供给A1和A212V直流电压。 W152-12G
    当A，的AL端无输出信号时，A2的1脚为低电平，开关电路A2处于断开状态，双向晶闸管V关闭，断开家用电器。当A1的AL端输出1.5V电压信号时，A2的1脚为高电平，A2内部开关电路接通，并触发双向晶闸管V使其导通，接通家用电器电源。
    功率开关集成电路简介见第三章二的13项。
    (2)元件选择903型时间控制器可利用一般的电子手表表芯；开关集成电路A。选用TWH7851；双向晶闸管V选用KS3A/600V；二极管VD1、VD2选用1N4001，1A/50V：稳压管VS选用2CW76，稳压值为11.5～12. 5V；变压器T可选用数伏安、220/14V×2：电容Cl可采用半可变电容器；电阻均用1/2W的。
    (3)调试  按通电源，测量稳压管VS两端的电压，约有12V；测量A₂的5脚与2脚之间的电压，约有10V；测量A1的V_DD与V_SS之间的电压，约有1.5V。它们的电压可分别调整电阻R₂和R₁来达到。
    适当调节电容Cl的容量，便能方便地控制振荡频率。903型控制器常态下为普通电子表的时钟状态，连续触发S1，即可转换到所需定时控制的定时时间，此时可通过调整S2设定定时时间。
