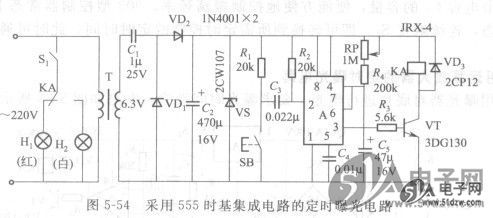

电路如图5-54所示。它采用555时基集成电路作为延时控制器。


    (1)工作原理接通电源，220V交流电经变压器T降压、电容Cl升压、二极管VD1
和VD2整流、电容C2滤波、稳压管VS稳压，给定时电路提供9V直流电压。由555时基
集成电路A及阻容回路组成的延时电路，实际上是个单稳态电路。平时，555时基集成电路A不工作，其输出3脚为低电平，三极管VT截止，继电器KA处于释放状态，红灯H1亮。需曝光时，按一下按钮SB，A的2脚便得到经电容C3来的负脉冲信号，A电路翻转，3脚输出为高电平，三极管VT得到基极电流而导通，继电器KA得电吸合，红灯H1熄灭，曝光灯（白灯）H2点亮。经过一段时间延时，555时基集成电路A翻转至原始状态，A的3脚又回复到低电平，三极管VT截止，继电器KA失电释放，曝光灯H2熄灭，红灯H1点亮，完成一次曝光。 K4S64323LF-DN75
    (2)元件选择  555时基集成电路A选用NE555、μA555，SL555等；三极管VT选用3DG130，要求β≥50;二极管VD1、VD2选用1N4001、1A/50V;稳压管VS选用2CW107，稳压值为8.5～9.5V;变压器T可选用8V．A、220/6. 3V;电容C5应选用漏电电流小的钽电容或铌电容；继电器KA选用JRX-4、D2-50、JQX-4、JQ-4型等，DC12V;电阻均用1/2W的。
    (3)调试接通电源，测量稳压管VS两端的电压，应约为9V。曝光时间决定于电容C5和电位器RP滑臂位置。调节RP，在图5-54中参数下，曝光时间在1～48s之间可调。
