当电子产品的电路出现短路时流过电路的电流会很大，供电电路和短路的电路都容易被烧坏，为了能很快找出故障的电路，可以采用断开电路法。如果该电子产品内部有很多电路，为了判断是哪个电路出现短路故障，可以依次将电路一个一个断歼，当断到某个电路时，供电电路电流突然变小，说明该电路即为存在短路的电路。下面以图5-47所示的电路来说明断开电路法的使用。 FX336LG

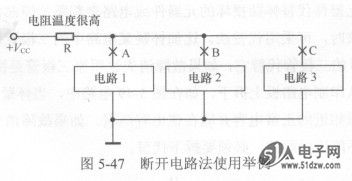

    在图5-47中，用手接触供电电阻R时发现很烫，这说明流过R的电流很大，三个电路中肯定存在短路，为了确定到底是哪个电路有短路，可以依次断开三个电路（在断开下一个电路时要将先前断开的电路接通还原），当断到某个电路时，例如断开电路2时，供电电阻R的温度降低，说明电路2出现了短路，然后就关掉电源，再用电阻法检查出电路2中各个元器件就能找出损坏的元器件。
