信号注入法是在电路的输入端注入一个信号，然后观察电路有无信号输出来判断电路是否正常的方法。如果注入信号能输出，说明电路是正常的，因为该电路能让注入信号通过；如果注入信号不能输出，说明电路损坏，因为注入信号不能通过电路。
    信号注入法使用的注入信号可以是信号发生器产生的测试信号，也可以是镊子、螺丝刀或万用表接触电路时产生的干扰信号，如果给电路注入的信号是干扰信号，这种方式的信号注入法又称为干扰法。由于镊子产生的干扰信号较弱，也可采用万用表进行干扰，在使用万用表干
扰时，选择欧姆挡，红表笔接地，黑表笔间断接触电路输入端。

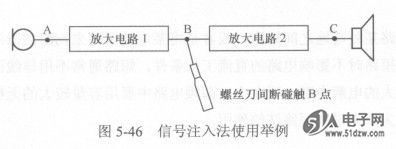

    下面以图5-46所示的简易扩音机为例来说明信号注入法的使用。


    扩音机的故障是对着话筒讲话时扬声器不发声。为了判断故障部位，可以采用干扰法从后级电路往前级电路干扰，即依次干扰C、B、A点，在干扰C点时最好使用万用表干扰，因为万用表产生的干扰信号较镊子或螺丝刀强。如果扬声器正常，干扰C点时扬声器会发出“喀喀”声，否则扬声器损坏；如果干扰C点扬声器中有干扰反应，可再干扰B点，干扰B点扬声器无反应说明放大电路2损坏，有干扰反应说明放大电路2正常；接着干扰A点，如果无干扰反应说明放大电路1损坏，有干扰反应说明放大电路l正常，扩音机无声故障原因就是话筒损坏。如果用干扰法确定是某个放大电路损坏后，再用电阻法检查该放大电路中的各个元器件，最终就能找出损坏的元器件。  FSA3157P6X
