    1.压电蜂鸣片、蜂鸣器的分类   QBH-1281
    压电蜂鸣片由压电陶瓷片和金属振动片黏合而成,因此又被称为“压电陶瓷片”,主要应用在电话机、手机、定时器及玩具等电子产品中作为发声器件。常见压电蜂鸣片外形如图9.14所示。


    蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,它是将线圈置于由永久磁铁、铁芯、高导磁的小铁片及振动膜组成的磁回路中。通电时,小铁片与振动膜受磁场的吸引会向铁芯靠近,线圈接受振动信号则会生成交替的磁场,继而将电能转化为声能。
    蜂鸣器通常采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产晶中作发声器件。
    蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型;按驱动方式不同,可分为自激式(DC)和他激式(AC)两种。
    压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。
    多谐振荡器由晶体管或集成电路构成。当接通电源后( 1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kHz的音频信号,阻抗匹配器推动压电蜂鸣片发声。
    压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极,经极化和老化处理后,再与黄铜片或不锈钢片粘在一起。
    电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。

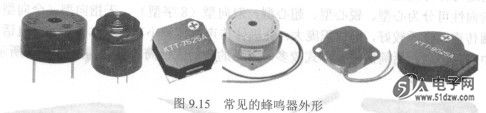

    常见的蜂鸣器外形如图9.15所示。


    蜂鸣器在电路中用字母“H”或“HA”(旧标准用“FM”、“LB”、“JD”等)表示。蜂鸣器在电路原理图中的电路符号如图9.16所示。



    2.压电蜂鸣片、蜂鸣器的检测
    ①压电蜂鸣片的检测
    将压电蜂鸣片平放在桌子上,在压电蜂鸣片的两极弓出两根引线,两根引线分别与万用表(数字式、指针式皆可)的两表笔相接,将万用表置于最小电流挡,然后用铅笔橡皮头轻按压电蜂鸣片,若万用表指针明显摆动(数字表有显示),说明压电蜂呜片完好;否则,说明已损坏。
    ②蜂呜器的检测
    用万用表的R×1Ω挡检测蜂鸣器的阻值时,正常的蜂鸣器就会发出轻微“咯咯”的声音,并在表头上显示出直流电阻值(通常为16Ω左右):若无“咯咯”响声且电阻值为无穷大,则表明蜂鸣器开路损坏。自激式(DC)的蜂鸣器可以加直流电来判断其好坏,加直流电后若蜂鸣,表明蜂鸣器是好的,否则为损坏;他激式(AC)的可以加方波信号判断好坏。
