交流电压经过整流滤波后，所得到的直流电压虽然脉动程度已经很小，但当电网电压波动或负载变化时，其直流电压的大小也将随之发生变化，从而影响电子设备和测量仪器的正常工作。因此，常在整流、滤波电路之后加一级直流稳压电路。    PCA9635PW

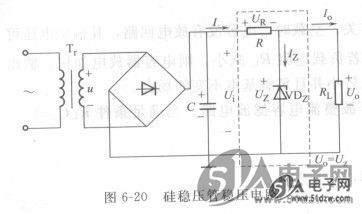

    最简单的硅稳压管并联型稳压电路如图6-20所示，R_L为负载电阻，稳压管VDz与R_L并联，限流电阻R与VDz配合起稳压作用。稳压电路的输入电压U_i,是由整流、滤波电路提供的直流电压，输出电压U_O即稳压管的稳定电压U_Z。


    当交流输入电压增加而使输入电压U_i增加时，负载电压U_O也增加，即U_Z增加。但U_Z稍有增加时，稳压管的电流I_z就显著增
加。因此R上的压降增加，以抵偿Ui的增加，使负载电压U_O=U_i-U_R保持近似不变。反之，当电网电压降低时，通过稳压管与电阻R的调节作用，将使电阻R上的压降减小，仍然保持负载电压U_O近似不变。
    当输入电压U_i保持不变而负载电流变化引起负载电压U_o改变时，上述稳压电路仍能起到稳压的作用。例如，当负载电流增大时，电阻R上的压降增大，负载电压U_O因而下降，只要U_O下降一点，稳压管电流就显著减小，使通过电阻R的电流和电阻上的压降保持近似不变。因此负载电压U_O也就近似稳定不变，当负载电流减小时，稳压过程相反。    PCA9634BS
    选择稳压管时，一般取
                                      U_Z=U_O
                                  I_ZM=(1.5～3)I_oM
                                    U_i=(2～3)U_O
