(一)如何使三端可调式集成稳压器输出负电压？   PCA9531D
    输出可调负电压，可选择LM×37系列的组件，接成图6-37所示的电路。例如要输出  1.2～-20V可调电压，可选择LM137组件，其典型电路参数为V_in≤- 25，C_l一0.lμF，C₂=lOμF，R₁—120Ω，R₂为2kΩ精密电位器且靠近集成稳压器。

   (二)怎样组成实用的三端集成稳压电源？
    三端集成稳压电源的核心元件主要采用的是固定三端稳压集成电路，由于它体积小、重量轻、外围元件少，且有过热、过流、一定电压范围内的保护等诸多优意而被广泛采用。本电路输出电压为+12V、-24V。

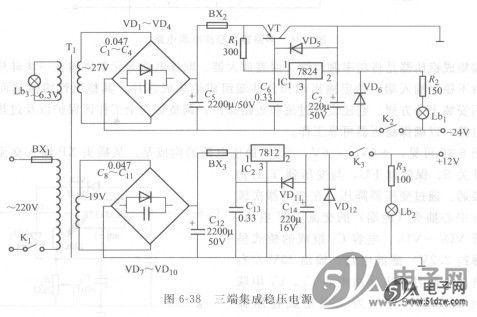

    由图6-38可见，该电路是三端固定稳压集成块W7812和W7824在实际应用中的典型电路。该类集成块采用的是串联调整式稳压电路。

    三端稳压电源有多种不同的输出电压等级，用户可根据需要加以选择。例如，需要稳定的5V电压就选用W7805，需要稳定的12V电压就选择W7812，最后两个数字即表示稳定的直流电压值。其输出电压偏差一般在2%以内。对于输出电流的要求，一般在lOOmA以内，选择W78L00系列；在0.5A以内，选择W78MOO系列；在1.5A以内，选择W78M00系列；超过1.5A时就需要采用扩流电路了。图中VT与R₁即为扩流元件。
    当用户需要负电源输出时，要选择W7900系列的产品。它的应用电路和W7800系列完全相同。

     本电路中的C_l～C₄和C₈～C₁₁能防止干扰信号寄生耦合到其他接收机输入回路中而使其产生调制交流声；同时也能防止交流干扰电压从整流器输出，串入被供电的电路内部，而产生整流器输出的交流声。为防止电容C7和C14对稳压器的输出端放电而损坏集成块，则在集成块的输入与输出之间，接有保护二极管VD₅和VD₁₁。
    由于取样电阻接在芯片内部，故用来扩展电流的大功率管只能采用PNP型晶体管，选用3AD50C型，β约为30倍。大功率管VT和集成稳压块IC都要加装合适的散热器。变压器T的功率为50V·A。
    全桥VD₁～VD₄、VD₇～VD₁₀选用QL2A50V型。其余二极管选用1N4002型。指示灯L_b1选用24V绿色指示灯，L_b2选用12V绿色指示灯，L_b3选用6.3V红色指示灯。
    只要元器件质量可靠，安装正确，装后一般不用调试便可成功。
