组成保护电路基本原理

发布时间:2011/9/2 16:21:09 访问次数:2148

   (一)怎样组成限流保护电路?    FAN5702UC30X
    直流稳压电源的隈流保护电路如图6-42所示。R1为检流电阻,当输出电流IO在额定值以内,使IOR1<0.6V时,VT3截止,VT1和VT2组成的复合调整管正常导通。当输出电流急剧增加时,如超过极限值,即当IOR1 >0.6V时,使VT3导通。由于它的分流作用,减少了VT2的基极电流I,使VT1的发射极电流减小,最终导致输出电流IO减小,从而达到限流保护的目的。



   (二)怎样组成过电流短路保护电路?    PCA9552PW

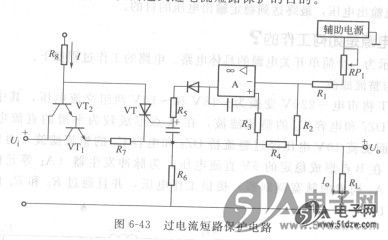

    直流稳压电源过电流短路保护电路如图6-43所示。运算放大器A组成比较器,在反相输入端通过电位器RP1的调节得到某一设定电压,当负载过流或短路时,流过检流电阻R4的电流超过设定值,引起同相输入的电压大于反相输入端的电压,导致运算放大器的输出翻转。由于晶闸管VT一直工作在正向,如果控制极触发电压到来,晶闸管就会导通,VT1和VT2组成的复合调整管马上截止,这样,输出电流只是流经晶闸管的电流。因电流很小,则检测电阻上的电压减小,导致晶闸管控制极触发电压撤销,但晶闸管仍处于正向电压导通状态,使复合调整管仍然截止,从而达到过电流短路保护的目的。





   (一)怎样组成限流保护电路?    FAN5702UC30X
    直流稳压电源的隈流保护电路如图6-42所示。R1为检流电阻,当输出电流IO在额定值以内,使IOR1<0.6V时,VT3截止,VT1和VT2组成的复合调整管正常导通。当输出电流急剧增加时,如超过极限值,即当IOR1 >0.6V时,使VT3导通。由于它的分流作用,减少了VT2的基极电流I,使VT1的发射极电流减小,最终导致输出电流IO减小,从而达到限流保护的目的。



   (二)怎样组成过电流短路保护电路?    PCA9552PW
    直流稳压电源过电流短路保护电路如图6-43所示。运算放大器A组成比较器,在反相输入端通过电位器RP1的调节得到某一设定电压,当负载过流或短路时,流过检流电阻R4的电流超过设定值,引起同相输入的电压大于反相输入端的电压,导致运算放大器的输出翻转。由于晶闸管VT一直工作在正向,如果控制极触发电压到来,晶闸管就会导通,VT1和VT2组成的复合调整管马上截止,这样,输出电流只是流经晶闸管的电流。因电流很小,则检测电阻上的电压减小,导致晶闸管控制极触发电压撤销,但晶闸管仍处于正向电压导通状态,使复合调整管仍然截止,从而达到过电流短路保护的目的。
