集成直流稳压电源是如何工作的?
发布时间:2011/9/2 16:01:41 访问次数:1561

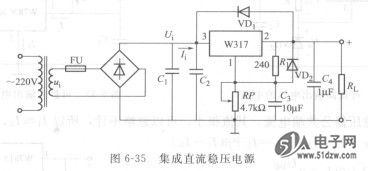

现有一例集成直流稳压电源,选用可调式三端稳压器W317,性能指标为:Uo=+5~2V连续可调,输出电流Iomax=1A。纹波电压:≤5mV;电压调整率:Ku≤3%;电流源调整率:Ki≤1%。电路形式如图6-35所示。 CAT4016VSR-T2
如果集成稳压器离滤波电容Cl较远时,应在W317靠近输入端处接上一只0.33μF的旁路电容C2。接在调整端和地之间的电容C3,是用来旁路电位器RP两端的纹波电压。当C3的容量为lOμF时,纹波抑制比可提高20dB,减到原来的1/10。另一方面,由于在电路中接了电容C3,此时一旦输入端或输出端发生短路,C3中储存的电荷会通过稳压器内部的调整管和基准放大管而损坏稳压器。为了防止在这种情况下C3的放电电流通过稳压器,在R1两端并接一只二极管VD2。
W317集成稳压器在没有容性负载的情况下可以稳定地工作。但当输出端有500~5000pF的容性负载时,就容易发生自激。为了抑制自激,在输出端接一只lμF的钽电容或25μF的铝电解电容C4。该电容还可以改善电源的瞬态响应。但是接上该电容以后,集成稳压器的输入端一旦发生短路,C4将对稳压器的输出端放电,其放电电流可能损坏稳压器,故在稳压器的输入与输出端之间,接一只保护二极管VD1。 NSI45030T1G
现有一例集成直流稳压电源,选用可调式三端稳压器W317,性能指标为:Uo=+5~2V连续可调,输出电流Iomax=1A。纹波电压:≤5mV;电压调整率:Ku≤3%;电流源调整率:Ki≤1%。电路形式如图6-35所示。 CAT4016VSR-T2
如果集成稳压器离滤波电容Cl较远时,应在W317靠近输入端处接上一只0.33μF的旁路电容C2。接在调整端和地之间的电容C3,是用来旁路电位器RP两端的纹波电压。当C3的容量为lOμF时,纹波抑制比可提高20dB,减到原来的1/10。另一方面,由于在电路中接了电容C3,此时一旦输入端或输出端发生短路,C3中储存的电荷会通过稳压器内部的调整管和基准放大管而损坏稳压器。为了防止在这种情况下C3的放电电流通过稳压器,在R1两端并接一只二极管VD2。
W317集成稳压器在没有容性负载的情况下可以稳定地工作。但当输出端有500~5000pF的容性负载时,就容易发生自激。为了抑制自激,在输出端接一只lμF的钽电容或25μF的铝电解电容C4。该电容还可以改善电源的瞬态响应。但是接上该电容以后,集成稳压器的输入端一旦发生短路,C4将对稳压器的输出端放电,其放电电流可能损坏稳压器,故在稳压器的输入与输出端之间,接一只保护二极管VD1。 NSI45030T1G
