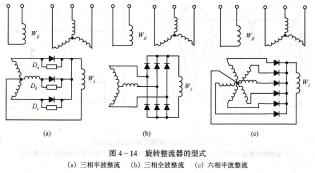

NCV33172DR2G常用的旋转整流器有三相半波整流器、三相全波整流器或六相半波整流器,其电路如图图4-14 旋转整流器的型式,(a)三相半波整流 (b)三相全波整流 (c)六相半波整流.

旋转整流器的理想工作状态,即满足三个条件整流管为理想二极管,即正向电阻为零,反向电电机励磁绕组电感足够大,励磁电流为平滑的直流电;交励磁机电枢绕组的内阻抗为零。在此前提下,可以画出整流器的输出电压波形。

图4-15(a)所示为三相半波整流电路的输出电压波形,这是含有三倍基波频率脉动分量的直流电压。其平均值为:

Ud=tE sin@td

uE=1.17E      (4-12)

式中:E一交流励磁机电枢相电动势的有效值。

由于已假定主发电机励磁绕组的电感很大,因此励磁电流为平滑的直流电流,波形如图4-15(b)所示。其大小为:

u=Lr-RJ             (4-13)

采用三相半波整流器时,交流励磁机每相电枢绕组在一个周期内只导通1/3,导通期间的相电流为马。各相电流在自然换零点换相,三相轮流导通。相电流波形如图4-15(c)所示。该电流的有效值为:电容负载,其功率因数为零,甲=-π/2,ε=π,r与Ii反相位,如图4-10(b)所示。

j=|hu-k|(4-11)

对比图4-9、图4-10可以看出,载时,相最大,容性负载时已经知道,感电,因此,相复励补偿负载电,即电压变化量较小。需要注自灭E.电枢反应的作用,但由于参数及各相关部件性,实际上难以做到完全补偿,发电机电压仍有5%左右的变化,因此必须配置调压器才能达到较高的调压精度。

旋转整流器式无刷励磁系统,由于有刷励磁系统中的电刷及滑环是电机中故障率较高的部件,因而影响了供电系统的可靠性。目前广泛采用的是带旋转整流器的无刷交流发电机和自励式两种。下面分述其结构及原理。

自励式原理电路如图4-11所示,由交流匾磁机._匝笠整潞矫避圭发电机组成。由于是自励式,同样需要解决起励可靠及强励磁能力的问题。前者可以通过在交流励磁机定子磁极中加装永磁铁的方法解决;而后者可以采用相复励电路作为励磁机的励磁电路,既解决了强励磁问题,又使发电机有较硬的外特性,减轻了调压器负担。

定子转子交流励磁机主发电机电机,这种自励式无刷交流发电机由两级同步发电机组成,因此又称为两级无刷交流发电机。电枢式同步发电机,其流主发电调压器机.
